变动电场的无线收信

实验内容

在一个收录机的扬声器端子上连接2块金属板,这2块金属板上就会产生变动电场,再将另外的2块金属板连接在另一台收录机的传声器端子上,用它来捕获前2块金属板的变动电场,使之产生感应电流,从而使声音重现。

所需材料

铝材金属板4块(20cm×30cm),带小型插头和夹子的导线2根,收录机2台(1台有外部扬声器端子,另一台作为放大器使用),易拉罐或钢制罐2个。

实验方法

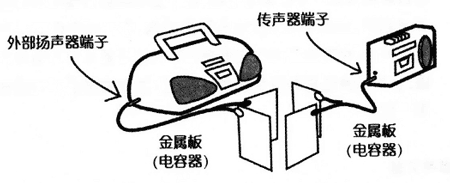

1.用导线夹子分别夹住2块金属板,将2块金属板保持一定距离,立起来。

2.将导线插头插入收录机外部扬声器端子(EXT SP),然后打开收录机。在金属板之间就会发生变动电场。

3.用另一根导线的夹子同样夹住另外2块金属板,立起来,注意这些金属板应互不接触。

4.将导线插头插入另一台收录机的传声器端子。

5.按下这台收录机的暂停按扭后,按录音按钮将其作为放大器(扩音器)使用,这样,这些金属板的周围由于有变动电场,使这个回路发生变动电流,那么,这个收录机就可以当作音响,从而有无线收信的可能。

电磁场的接收

延伸

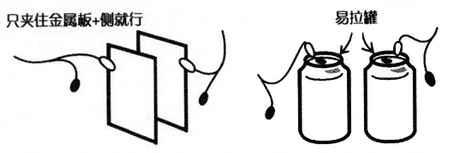

1.此时的金属板,与收录机外部扬声器端子的连接导线侧,以及另一台收录机的传声器端子的连接导线的+侧,各自只连接1块就可以,另一侧的夹子不用。

2.可用易拉罐代替金属板,将它们各自与收录机的连接导线+侧连在一起,学生们会因为有意外的收获而感到惊喜。

电磁场的接收

说明

将线圈连接在直流电源上,线圈的周围就会产生静磁场,如果与电容器连接,其周围就会产生静电场。但是,如果把这个电源变为交流电(比如音响电流),线圈周围就成为变动磁场,电容器周围就产生了变动电场。这个变动磁场包括附近的线圈的闭回路,变动电场包含电容器的回路,它们各自部可以产生感应电流。相隔此空间的无线通讯可以认为是电场与磁场的传播,也可认为这是向当今社会不可缺少的电磁波的学习迈出的第一步。
