精致的曲别针电动机

最简单的曲别针电动机。所需时间40分钟。

实验内容

曲别针电动机到现在为止,曲别针电动机的制作,不知让多少孩子沉醉于其中,这一点已经被多次实践证明了。这也许是因为曲别针电动机把“在磁场中通过的电流会受到洛伦兹力”的这一原理,最浅显易懂地为我们揭示出来,另外比较吸引人的是每个人都可以制作自己的电动机。

但是,这个曲别针电动机还可以进一步改善,简单化。

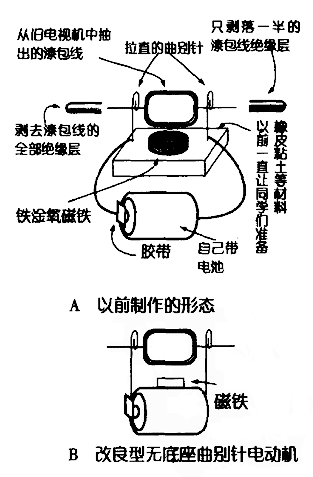

那是在十年前的一堂课上,我让同学们做曲别针电动机的实验。因为一直以来制作的都是A型的电动机,所以让同学们每人准备了电池和作为底座的材料(橡皮,粘土,泡沫聚苯乙烯等)。当时有一个男孩忘了带做底座用的材料。这个学生因为手里没有东西可做就帮助别的同学一起做。也许是因为磁铁被吸附到电池上了,就把电池本身作为了底座,然后直接用胶条固定住曲别针,做成了改良型的“无底座曲别针电动机”B型。这个B型有很多优点。可以说是一项“划时代”的发明。

1.首先无论怎么说,不必再准备做底座的材料了。

2.以前把曲别针和漆包线粘在底座上有时会接触不良而导致不转,现在问题解决了。

3.因为实验更简单,可以让更多的学生在更短的时间内完成实验,所以说它是“划时代”的发明一点儿也不为过。这是因为自己制作并旋转起来,会倍感乐趣。

4.由于在短时间内就可以完成,有些同学还设计了新的转子。

所以把这个更简单的曲别针电动机叫做“本质的曲别针电动机”。

所需材料

每个人:漆包线(从旧电视机中抽出的即可)每人30~40cm,吸铁石一块(直径2cm左右),1号电池1节,曲别针2个,刀,砂纸,胶条(布制的即可)。

实验方法及要领

1.漆包线缠绕数次后,两端就像捆起来一样缠2圈左右。如果缠绕技术好的话,就会正好在中间的位置停住。如果制作圆转子的话,缠绕在实验管上会缠绕得很好。

2.两端的漆包线(两耳部分)的一端用刀子或是砂纸将绝缘部分全部打掉,另一端把绝缘部分打掉一部分即可。

3.将曲别针打开作为支点,将电池的两端用胶条固定好。

4.转子与曲别针配套连接,若留出一些富裕,其后就能更好地旋转了。

5.如果不能很好地旋转,确认一下转子的平衡情况和漆包线表皮剥落的情况。一般的原因是漆包线绝缘层剥落的方法不适当。若不容易看到漆包线绝缘层有没有被剥落下来,可用油性速干笔事先做个记号。另外只是一半剥落的部分中多剥落一些,也会使实验进行得更顺利。

延伸

发给同学们实验材料就可以动手制作了。首先要向同学们说明“连续旋转30秒才承认试验成功”。听了这句话,同学们会立刻安静下来,5分钟,10分钟过去了。虽然才刚开始制作,有些同学已经没有耐心了。会看到有些同学的脸上露出半信半疑的表情。“能不能转起来呢?”但是每个班都有一些在这方面有悟性的同学。不久就会叫起来:“快看,快看!转了,转了!”这时形势就会有些变化,大家就会认真地投入到制作中。神奇的是一旦一两位同学转动了以后,大家就会像开了闸的洪水一样,不断地有同学喊道:“转了,转了!”一旦转起来了,就可能转一个小时。对那些已经转动起来的同学,提示他们:“这次做一些原创的东西吧。”大多数同学会在转子的形状上下功夫。眼睛形,心形,鱼形等等。若多绕几圈漆包线,就会看到旋转的速度快了很多。另外在转子中夹住一片纸,在纸的一面上画上猩猩,另一面画一些竖线,转动时就可以看到“猩猩在围栏中”。用带子吊着电池挂在脖子上,还可以做出一个“外出携带型”等等。因为更简单,所以又可以衍生出不同的实验。
