你会玩线形转子游戏吗?

实验内容

在电流磁场中受力的实验中,有一个让铝箔在磁场中沿轨道旋转的实验。在这里用一个曲别针电动机来作为转子转动,这样做既能使之转得更平稳,还能考虑各种变形,所以,也能使学生明白电流在磁场中受到的力,其本质是“向一端旋转”。

所需材料

作为轨道的铜管2根,吸铁石(环形)10个(根据轨道的长短决定)。方形电池(3V)1~2节,鳄鱼嘴形夹子,转子(用0.5~1mm的漆包线缠绕而成)。

实验方法

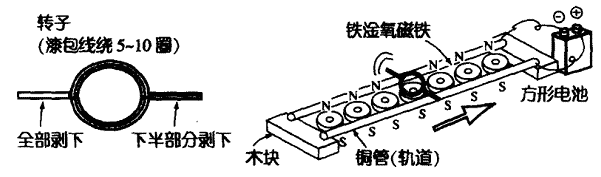

1.首先制作所谓的曲别针电动机转子。将稍粗一些漆包线绕5~10圈。将两端留出的部分,一方全部剥去绝缘层,一方剥去一半绝缘层。在用砂纸或砂石磨漆包线上绝缘层的过程中1,使转子处于直立状态很重要。从在磁场中受力的大小来说,直立的状态下,线圈下面的部分比上面的部分受到的力要大,所以尽量在转子直立的状态下通过电流。

线形转子

2.其次,制作轨道。取铜管两根,在木台上尽量放水平。然后在其中间,将吸铁石的N极和N极同向摆放整齐。

3.将两根通管接通3V直流电源(若电力不足的话,可增加一节方形电池)。

4.这时放上第一步制作的转子,轻轻地动一下,它就会开始旋转并一直转到轨道的另一端。

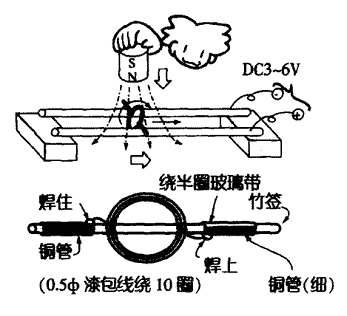

5.如果没有吸铁石,用手拿着铝镍钴磁铁或U形磁铁,在转子的上方直接附加磁场使之运动也很有趣。这时,N极靠近转子的N极时,就能切身体会到“向一端旋转”的现象。

线形转子2          线形转子3

6.将磁铁NS极打乱,看看转子向哪边运动。再将铝镍钴磁铁放在轨道下面,看看转子向哪边运动等等,可以做很多类似的实验。想要使转子更好地旋转,必须把轴固定好。可以使用两根小铜管,用竹子连接起来做轴,整流部分用玻璃胶带封好会转得更好。另外我们还可以思考绕一圈行不行呢?用一个方形线圈呢?跟铜线的粗细有没有关系呢等等。大家做完这样几个实验游戏,就会越来越清楚电场和磁场的相关知识了。
