你了解圣诞树的电路构成吗?

一个小灯泡的串联电路板。所需时间10分钟。

实验内容

看了这个电路板的构造,我们就能理解圣诞树上小灯泡的电路是怎样构成的了。即把100V的电源电压平均分配给50个小灯泡。因为小灯泡是串联的,所以只要一个灭了(比如说将它拧松一点),自然所有的灯就都灭了。

所需材料

小灯泡50个、灯口50个、电线卡子、木合板(90cm×100cm)、AC绝缘线2m、交流电压计。

实验方法

【50个小灯泡串联电路板的制作】

1.木合扳上将灯口用卡子固定。

2.将灯口串联连接。

3.将小灯泡拧入灯口。

4.小灯泡的两端用AC绝缘线连接。

【接到100V电源上】

1.将刚才制作的电路板连接到100V交流电源上后,所有的小灯泡都亮了。

2.用交流电压计测量出1个小灯泡两端的电压。再测量出2个、3个小灯泡两端的电压,最后测量50个小灯泡两端的电压。

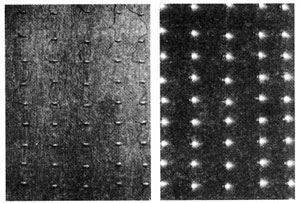

圣诞彩灯构成

3.把其中一个小灯泡拧松,可看到所有灯泡都灭了。

说明

1.电路的基本构成:在圣诞树的一般电路中,是串联20个额定电压为5V的小灯泡。这时每个小灯泡的电压是5V。若在电路中串联上热膨胀率不同的小灯泡,就能得到一闪一闪的效果。

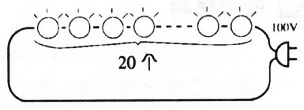

20只彩灯的连接

2.若是需要20个以上的小灯泡,怎么办呢?

如果把100个小灯泡串联的话,每个灯泡的电压变成1V,无法点亮。所以先做一个如图a所示的20个灯泡串联电路,这样A~B之间就是一个20个灯泡串联,即第一步基本电路的变形。

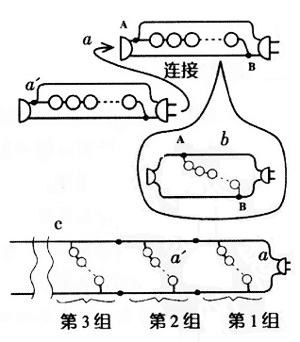

20只以上彩灯的连接

如果我们把它变形成b的样子,即可看出20个灯泡在电源回路上是并联的。像a的电路做5组连接起来的话,就变成了c那样的电路,即有100个灯泡的电路。在每组中都连接热膨胀率不同的灯泡,那么,每一组灯泡就会是一闪一闪的。

3.想得到灯泡的光流动效果怎么办呢?

把步骤1的电路制作4~8组并列,用控制电路的电子开关(IC电路)代替热膨胀率不同的小灯泡接入电路。

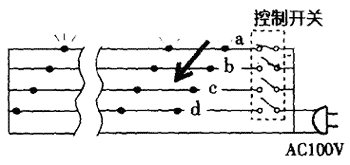

光流动效果

开启电源开关,a电路中所有的灯泡都亮了。然后断开电源,点亮b中的灯泡,再按顺序点亮d的灯泡。这样就可以看到灯光循环地从a亮到d。
