用100V灯泡测试装置

金属•熔融盐的导电性。所需时间1小时。

实验内容

对于学生用的测试导电性的测试器,一般是用低电压的电池为电源,然后通过小灯泡或者蜂鸣器来进行判断的。但是,如果拿到讲台上来做实验的话就太小了。所以,我们使用可以一目了然的100V灯泡。在熔解食盐时,为了能够测试其导电性,要把导电部分做成是可以替换的。这样在测试时就不会使导电部分烧焦。

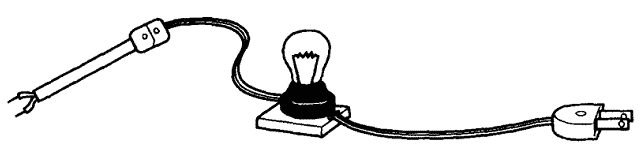

图1
图1

所需材料

小灯泡(60W),插座,插头(凸起插头3个、凹陷插头1个),绝缘线(约2m),室内电路用绝缘线(约45cm),板(10cm×10cm),玻璃管(内径4mm,长15cm),木螺丝,固定电线用的小卡子。

实验方法

【金属等的测试装置的制作】

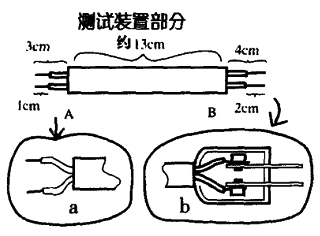

1.将约20cm的室内电路用绝缘线两端的外绝缘层如图2那样剥去。

图2
图2

2.A的部分如a那样弯曲。

3.B的部分如b那样弯曲后接入插头。

4.用钳子剥去约2cm的绝缘线两端的薄膜。一端接入凸起插头、另一端接入凹陷插头(长绝缘线:用带有插头的绝缘线亦可)。

5.在第4步中做成的带有插头的绝缘线中央,用专用剪刀豁开大约8cm。将其中的一根如c那样从中间剪断,并分别剥去其绝缘层。

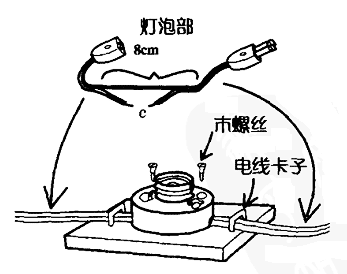

图3
图3

6.在插座的底都用钳子开两个孔,以便长绝缘线能够通过。

7.把c的部分连接到插座的两端。

8.将插座固定在木板上,绝缘线用卡子固定。

9.将灯泡接在灯口上。

【熔融盐测试装置的制作】

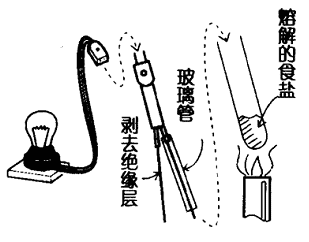

1.如图4,剥去约25cm的室内绝缘线两端的绝缘层。

图4
图4

2.在其中一端插入一个凸起插头。

3.将另一端的一根插进玻璃管中。

4.将其连接到在【金属测试装置】中做好的灯泡部。
