你会用现成的东西演示漂亮的电场线吗?

制作电场线图形。所需时间10分钟。

实验内容

在OHP的基础上演示电场线图形。

所需材料

透明的塑料容器,钉子,小块金属板,2个胶卷盒,铁丝少许,铝箔,透明丙烯树脂板,色拉油,彩色扑粉,连接线,丙烯树脂棒,聚氯乙烯棒,餐巾纸。

实验方法

1.在胶卷盒的底面和侧面贴上铝箔,让铁丝穿过盒盖的中央。往胶卷盒中倒入自来水。这就是一个小型的莱顿瓶。我们是要制作电场线图形,所以不需要大的电容量。

2.如图所示,将电极固定在透明的丙烯树脂板上,以便能够安装容器。

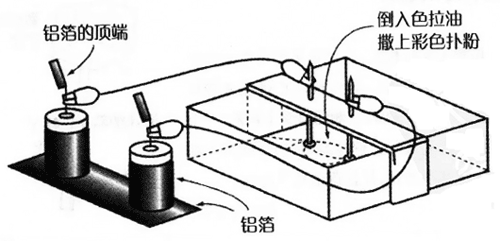

演示电场线

3.往透明的塑料容器内倒入色拉油,撒上彩色扑粉。

4.如图所示进行连接,用餐巾纸摩擦丙烯树脂棒使其带正电,摩擦聚氯乙烯棒使其带负电,将这些电给与胶卷盒电容器。将带电棒轻轻靠近连接有铁丝的铝箔的顶端位置(如图所示)。

说明

要使用新鲜的色拉油。如果使用放置了一段时间的色拉油,那么彩色扑粉的作用就会变得迟钝。当然,用细木屑也可以。为保证绝缘性,胶卷盒电容器和电极的连接线要尽可能的短。使用高压电源时,电压有3000~4000V左右。但是,如果分别施加正电和负电,得到的图形会是对称的,非常漂亮。

孤立导体的大量生产

和教师实验相比,采用更多的学生实验会增加授课的灵活性。将木筷子扎进泡沫塑料块,用木工粘合剂粘牢。侧面再缠上铝箔,一个孤立导体就完成了。这样的话,短时间即可制作大量的孤立导体,并且费用几乎为零。

孤立导体的制作
文件下载(已下载 1897 次)

发布时间:2014/4/23 下午9:28:26  阅读次数:6367
