电子吉他

简介

用你的手通过NXT的喇叭弹奏音乐!

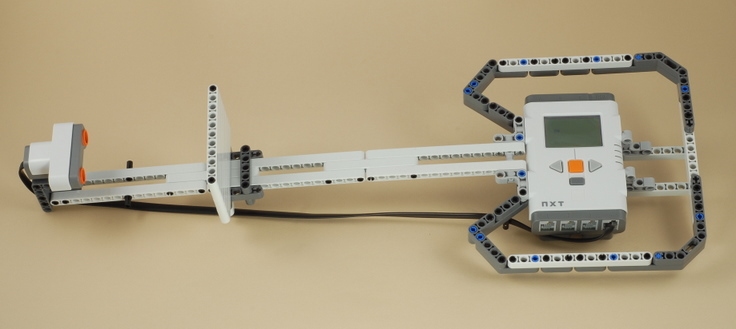

电子吉他

超声波传感器检测到吉他上滑块的距离,根据这个距离确定要播放的声音。按下橘色按钮可以播放声音。

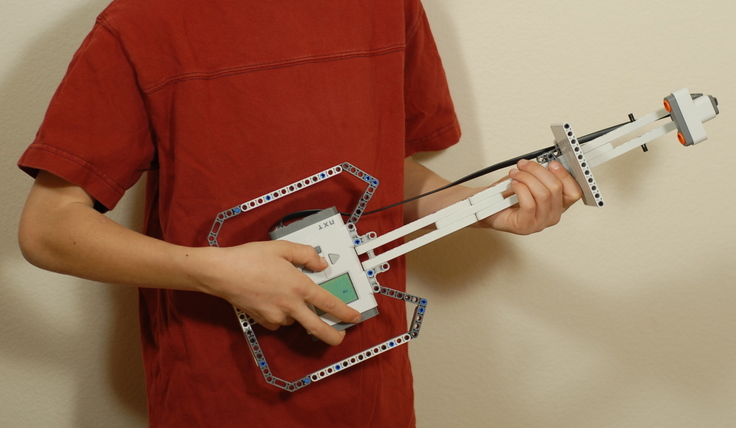

电子吉他弹奏

搭建难度: 搭建难度中级;编程难度: 编程难度专家级

搭建

1

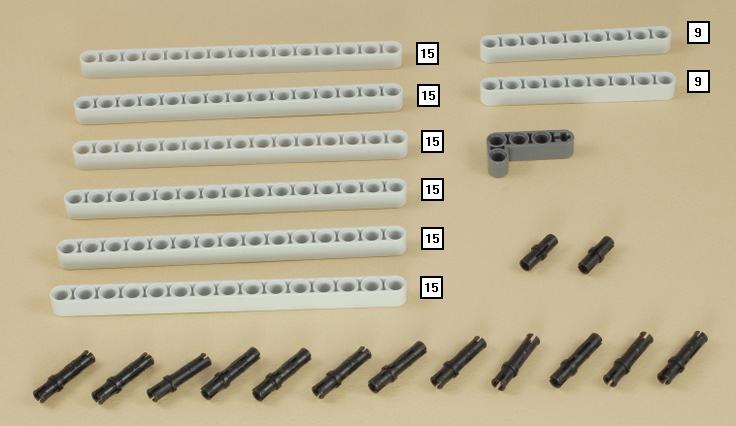

图1-1

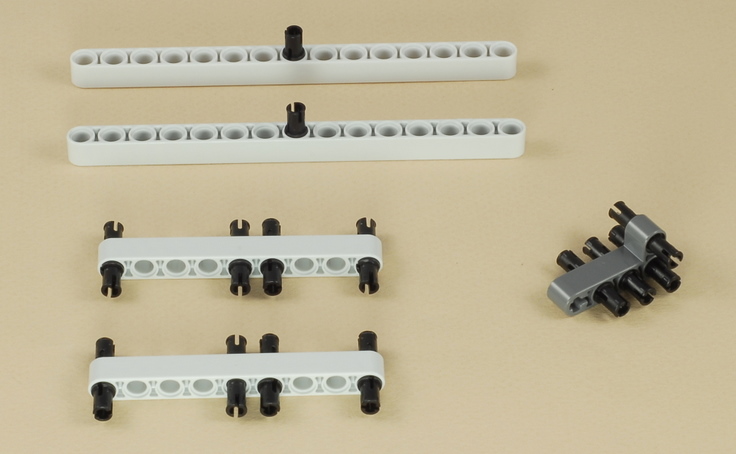

图1-2

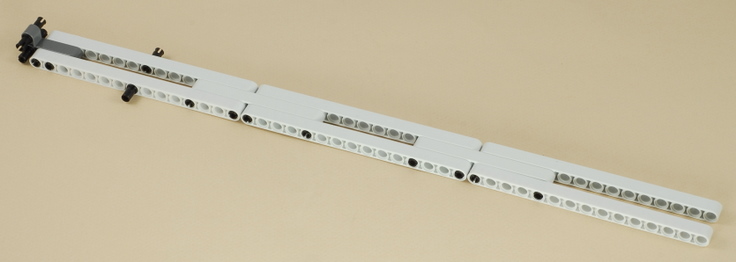

图1-3

2

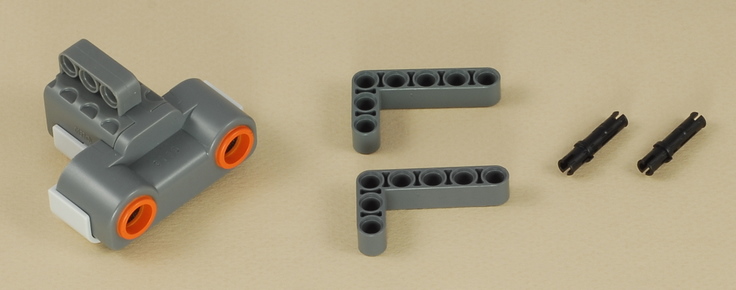

图2-1

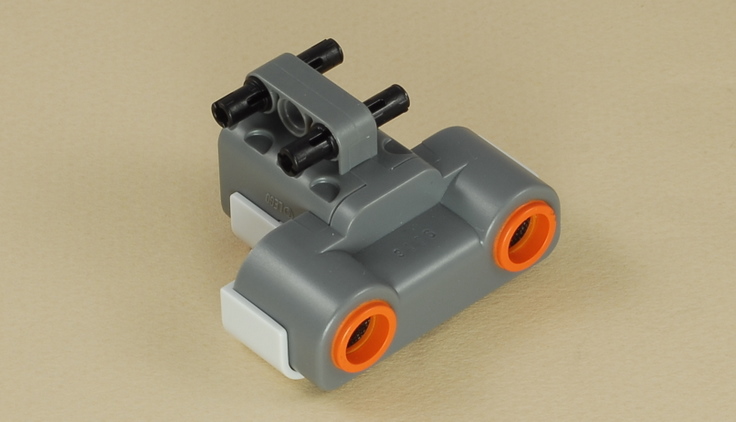

图2-2

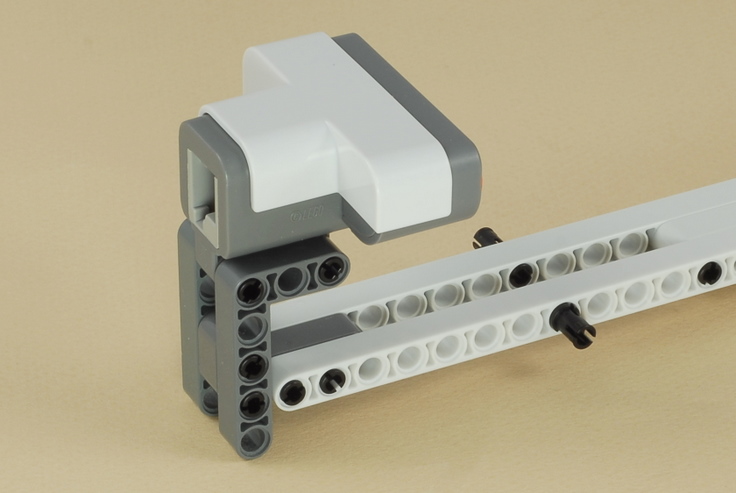

图2-3

3

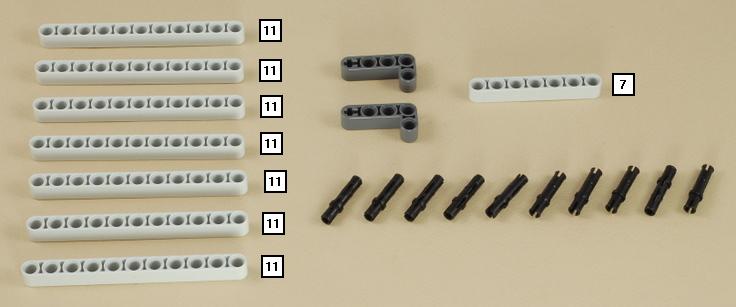

图3-1

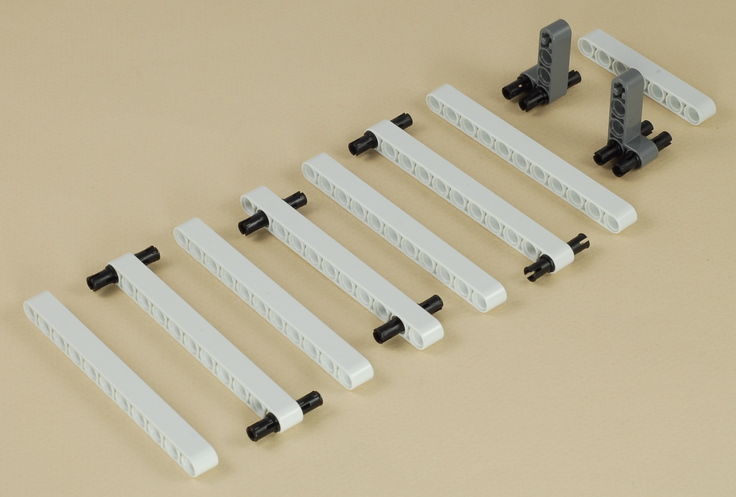

图3-2

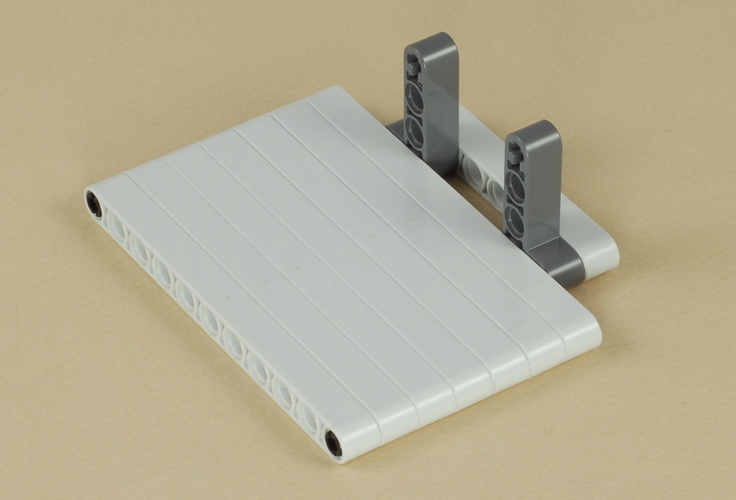

图3-3

4

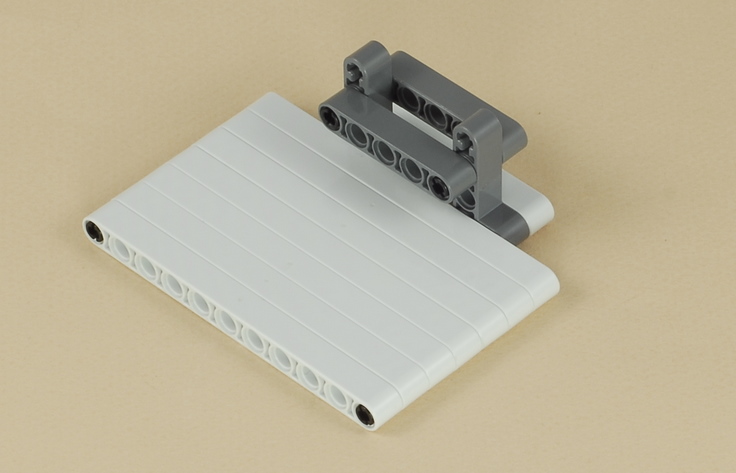

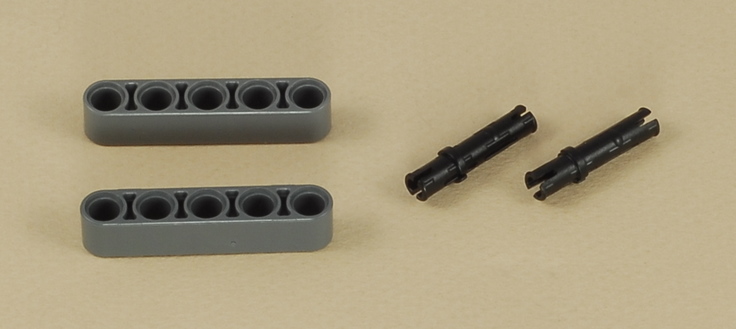

图4-1

图4-2

超声波传感器需要一个平滑的物体作为反射面用来测量距离,上面制作的滑块就是这个用途。障碍物太近的话超声波传感器不会工作,所以需要在琴颈靠近传感器的位置安装两个黑色柱体,限制滑块距离传感器的距离不小于1英寸。

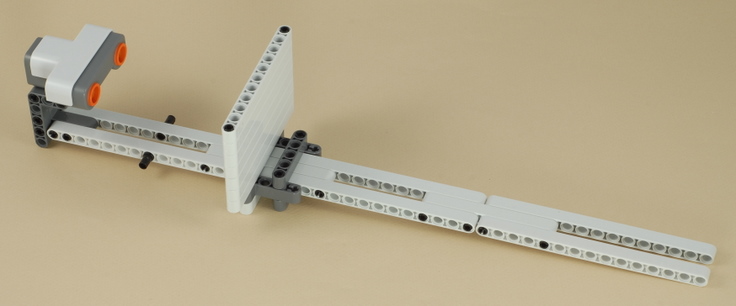

图4-3

5

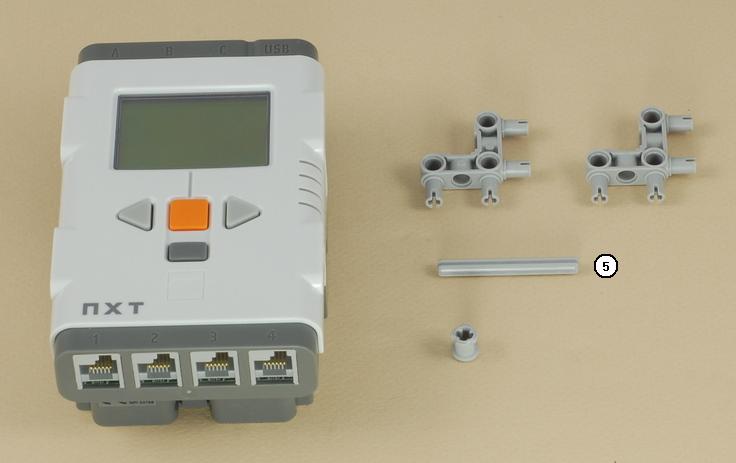

图5-1

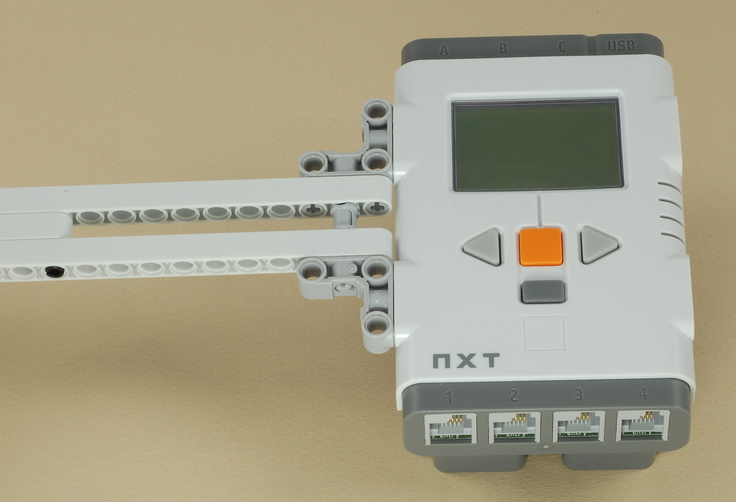

图5-2

6

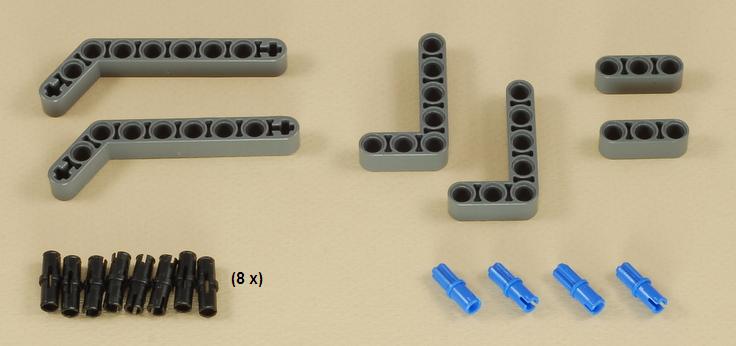

图6-1

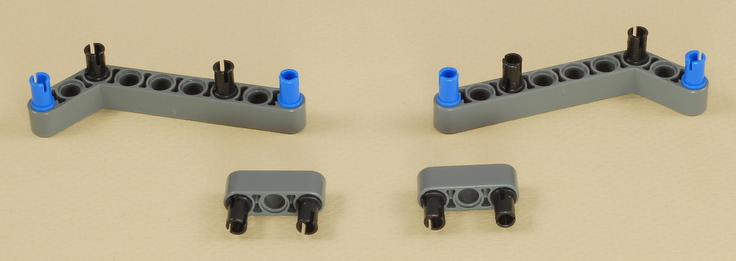

图6-2

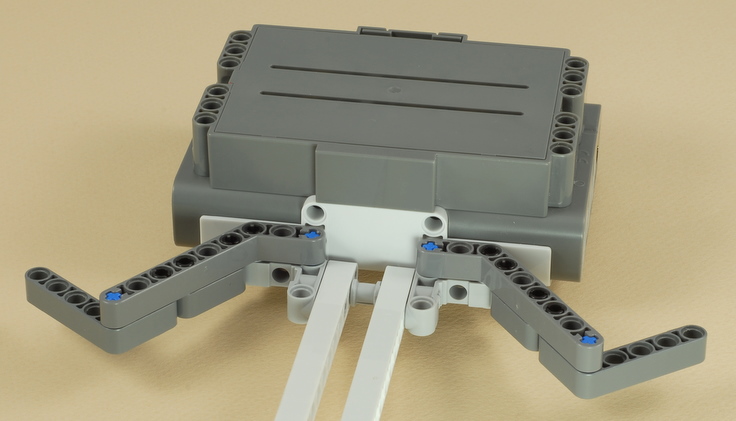

图6-3

7

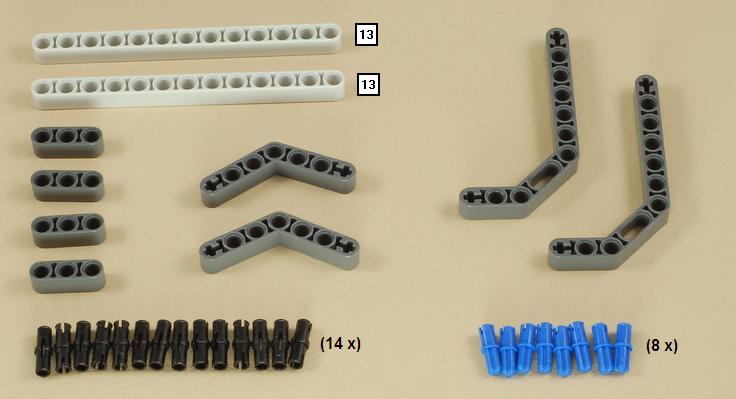

图7-1

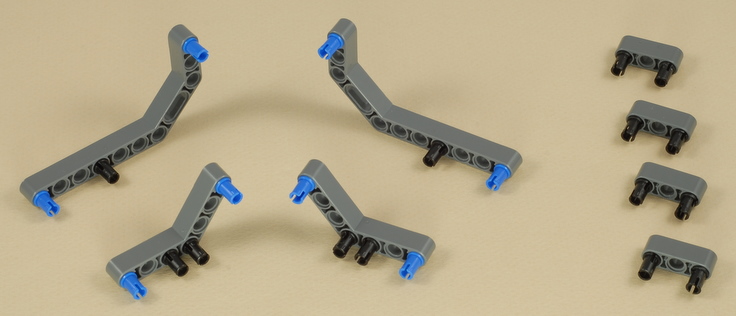

图7-2

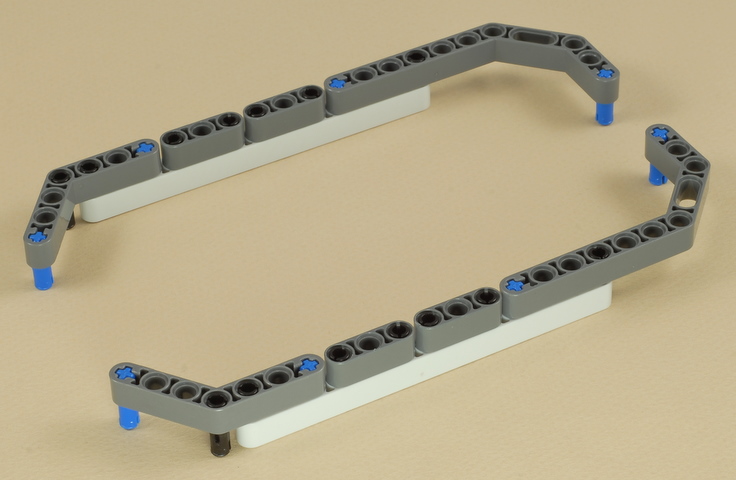

图7-3

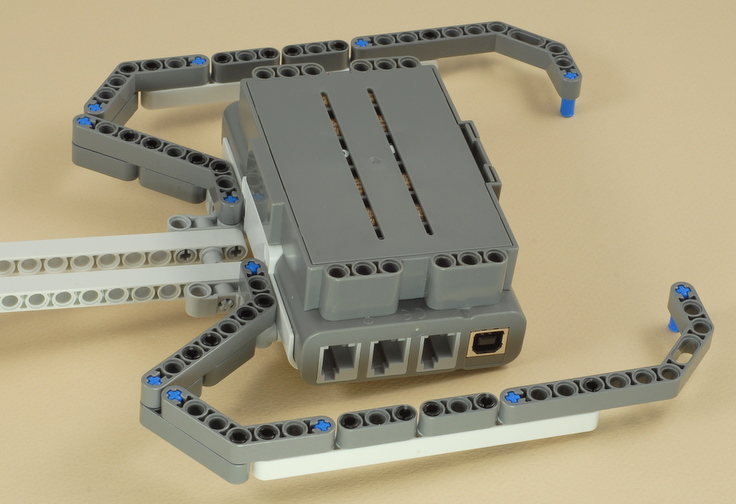

图7-4

8

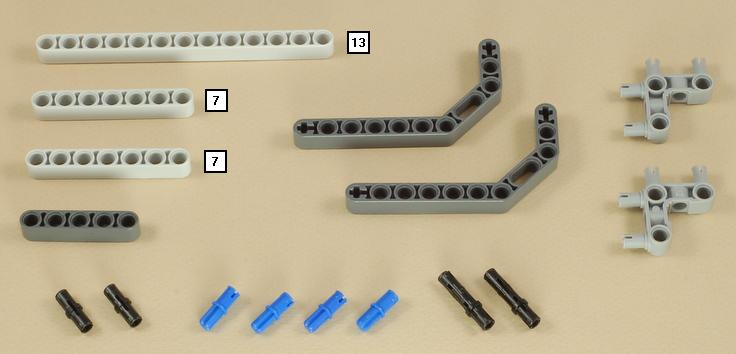

图8-1

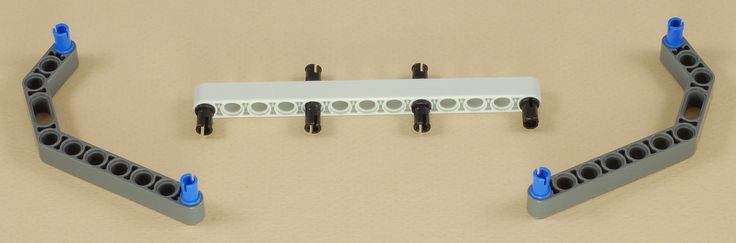

图8-2

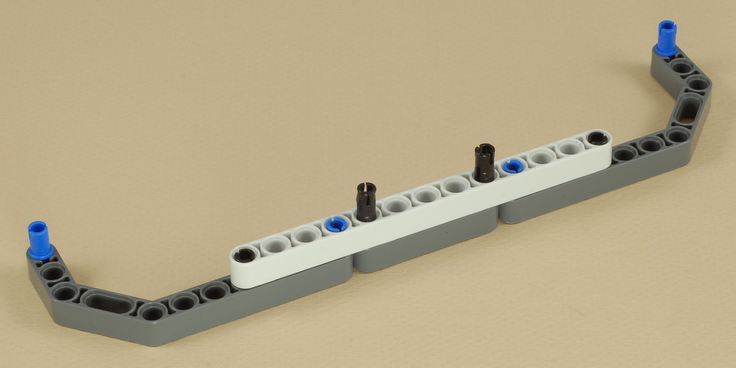

图8-3

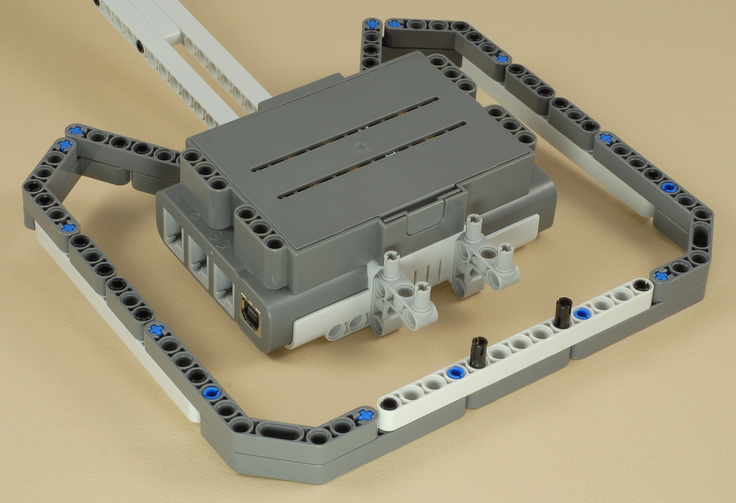

图8-4

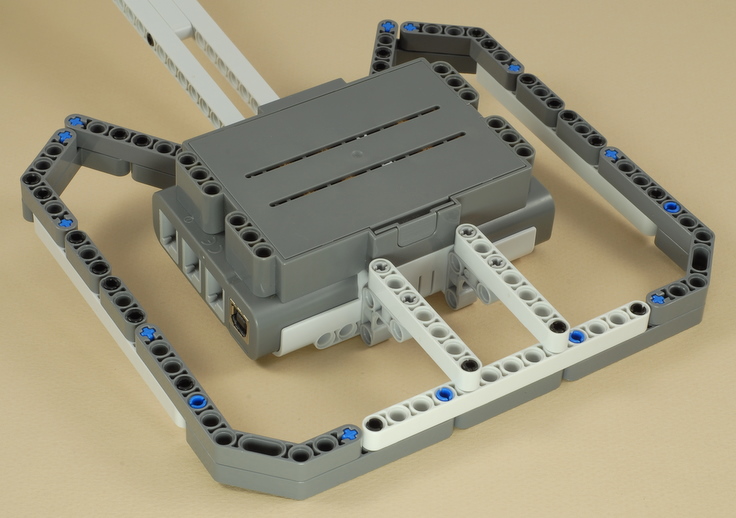

图8-5

9

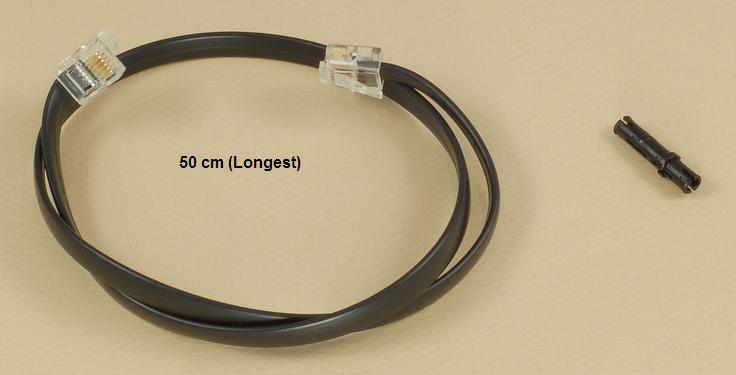

图9-1

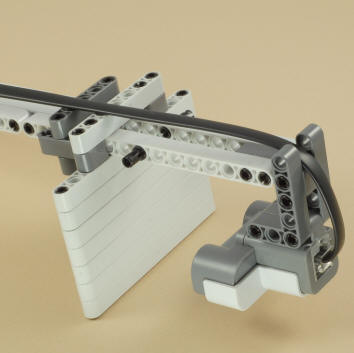

首先如下图所示将线缆连接到超声波传感器。

图9-2

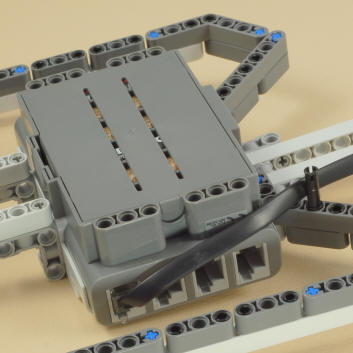

然后如下图所示将线缆连接到NXT的端口4,需要绕过黑色的销。

图9-3

编程

程序Guitar_Tones.zip使用NXT自带的音符生成器发出声音。

如何演奏你的电子吉他

用左手握住滑板,沿着吉他琴颈上下移动滑板可以选择要播放的单音,然后用右手拇指按下NXT上的橙色按钮就可以播放这个单音。

电子吉他演奏

当滑板移动时,NXT显示屏会显示音符或和声的名称。

电子吉他显示屏

原文地址:http://www.nxtprograms.com/guitar/steps.html。
