蜘蛛

简介

组装完成图

这只机器蜘蛛使用NXT马达作为它的身体,它会使用八条腿行走,你可以使用NXT上的按钮控制它的行走。

搭建难度:高级;编程难度:中级

搭建

1

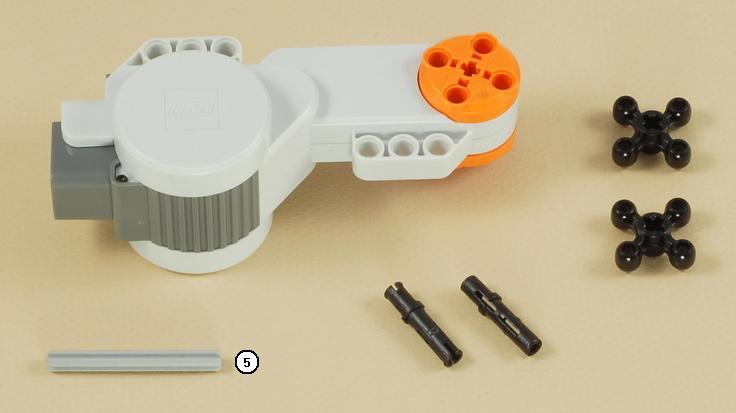

蜘蛛1-1

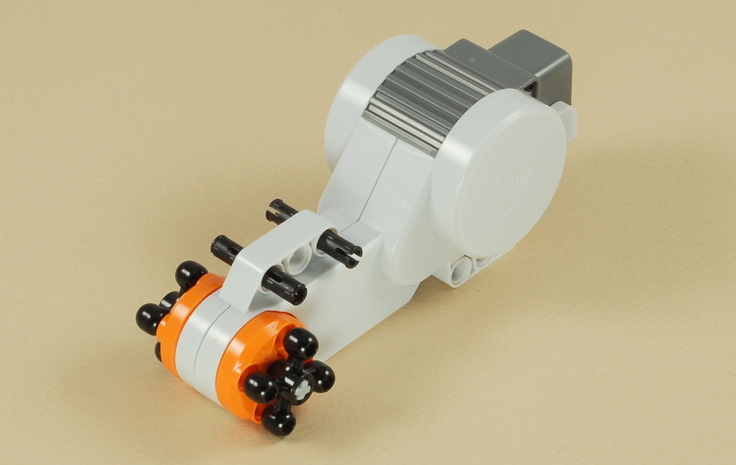

蜘蛛1-2

2

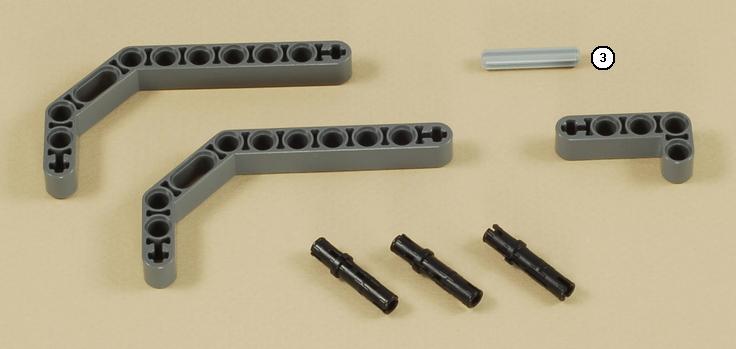

蜘蛛2-1

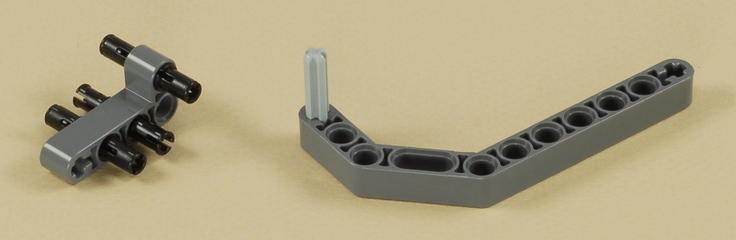

蜘蛛2-2

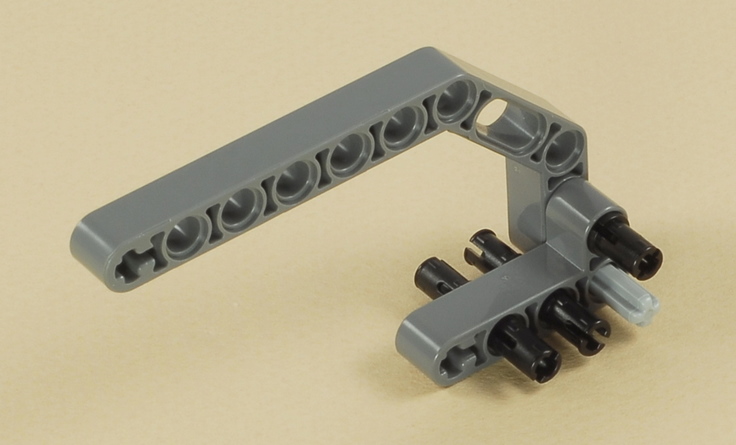

蜘蛛2-3

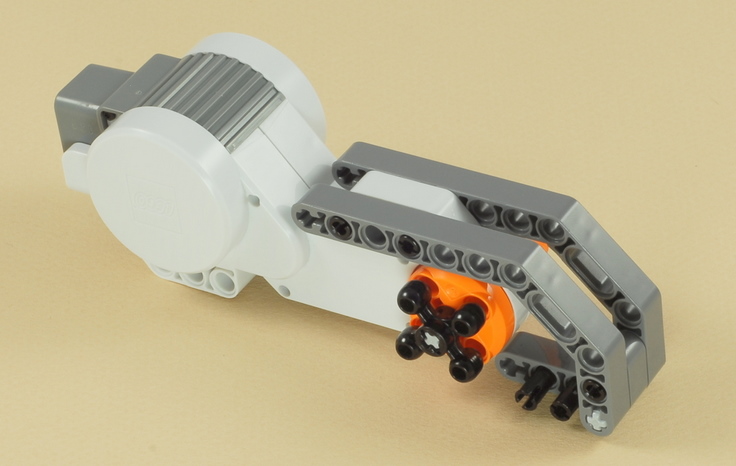

蜘蛛2-4

3

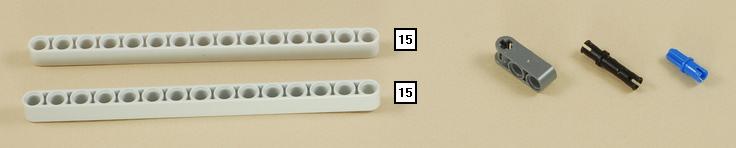

蜘蛛3-1

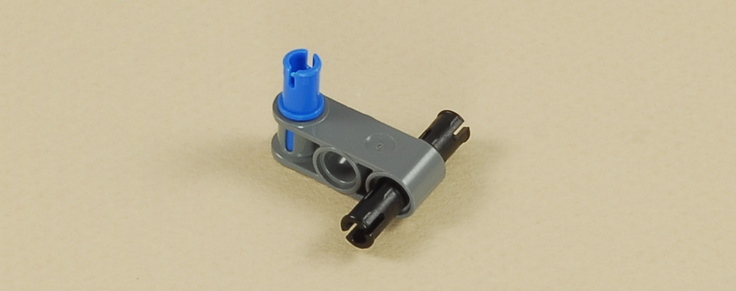

蜘蛛3-2

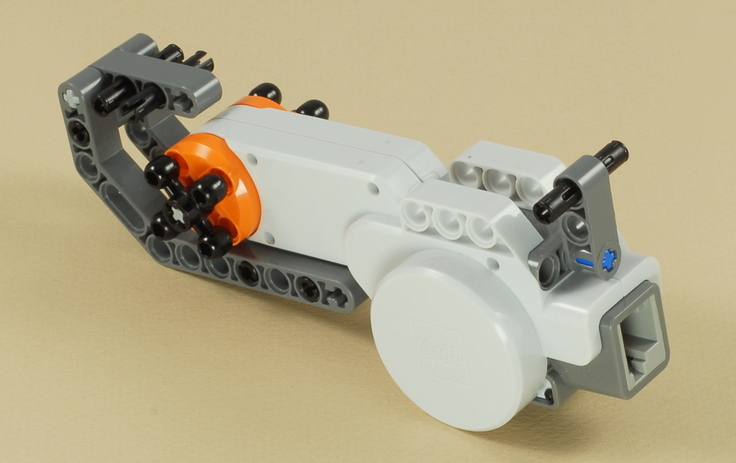

蜘蛛3-3

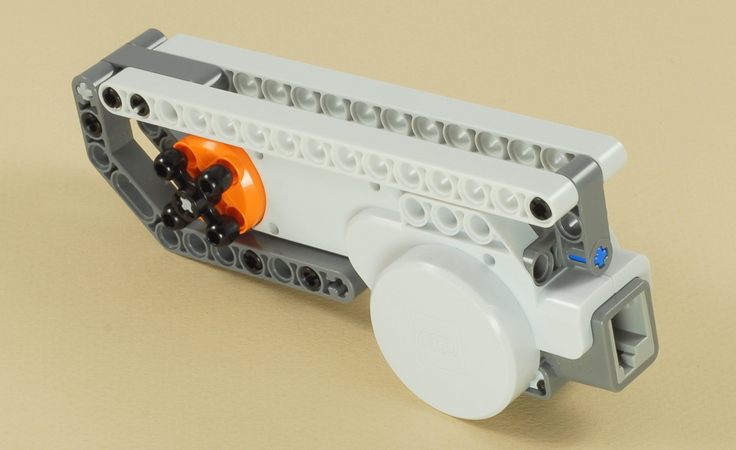

蜘蛛3-4

4

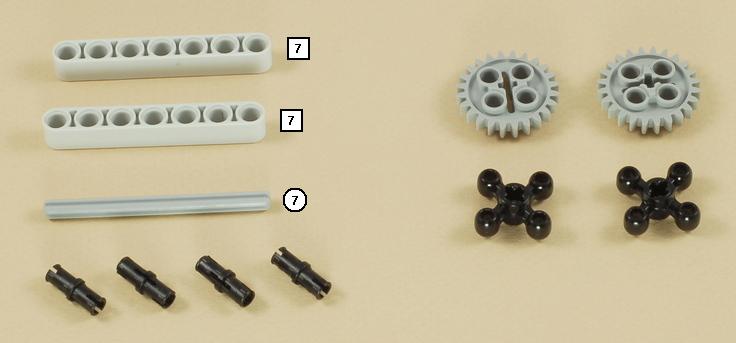

蜘蛛4-1

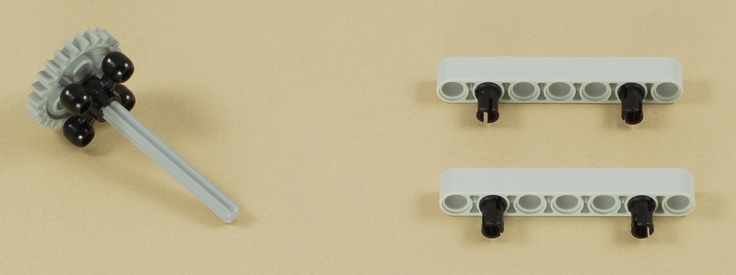

蜘蛛4-2

5

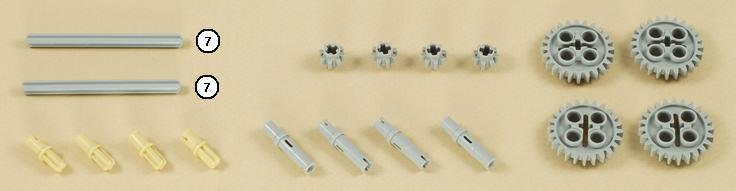

蜘蛛5-1

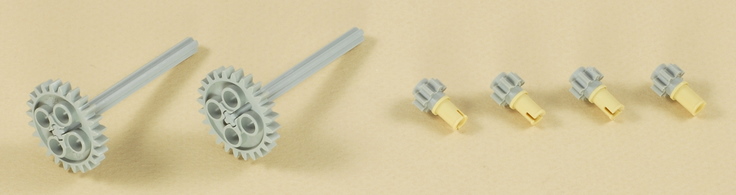

蜘蛛5-2

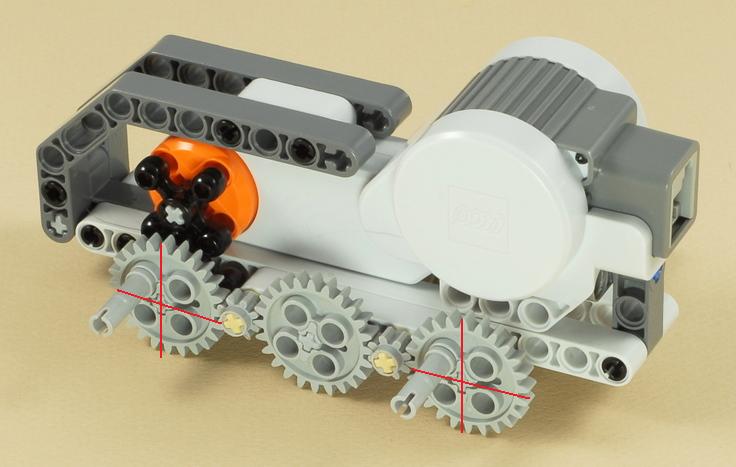

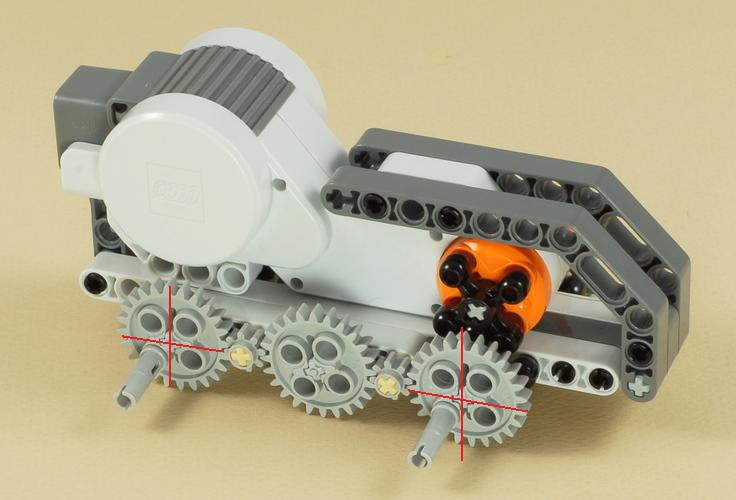

注意:如下两图所示,齿轮上的洞要求严格对齐,灰色的长栓放置位置如图所示。

蜘蛛5-3

蜘蛛5-4

6

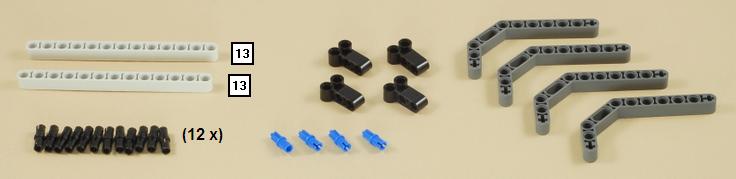

蜘蛛6-1

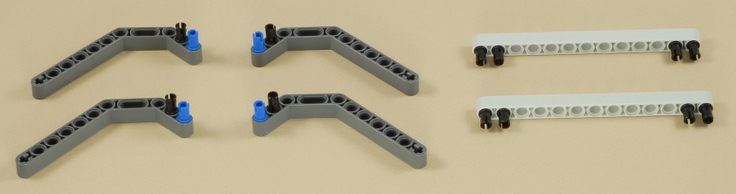

蜘蛛6-2

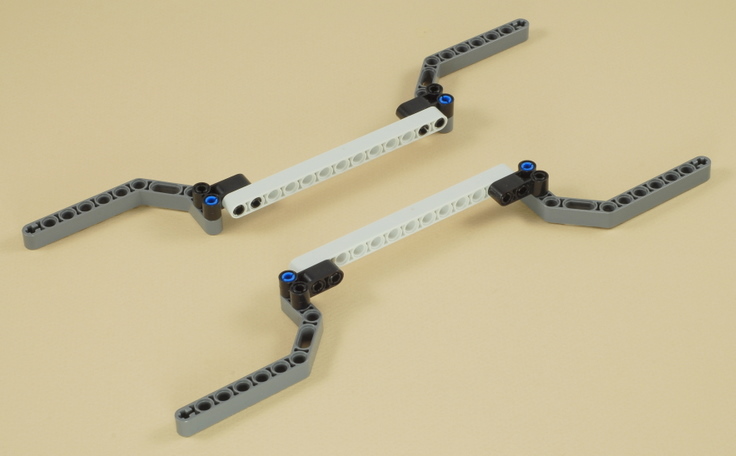

蜘蛛6-3

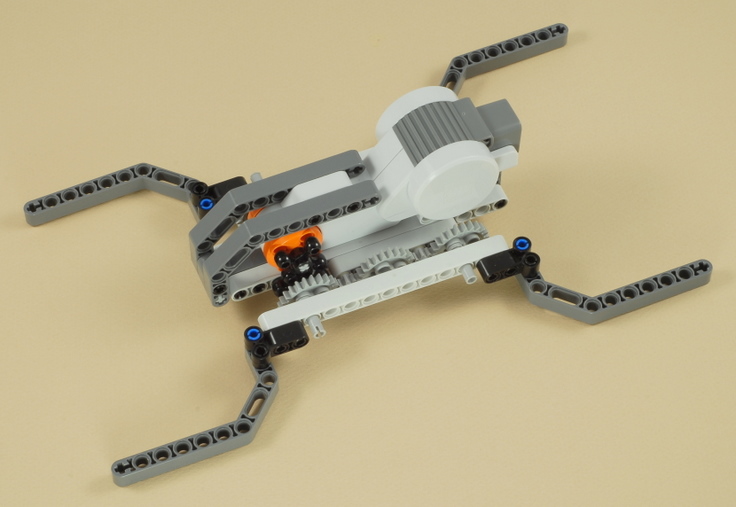

蜘蛛6-4

7

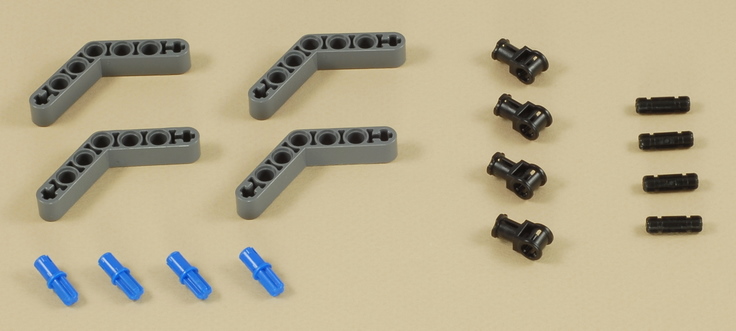

蜘蛛7-1

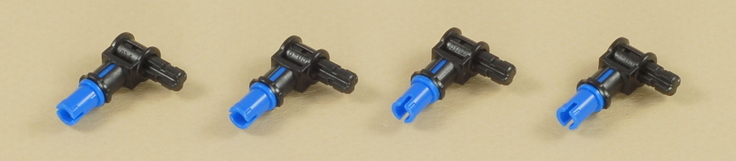

蜘蛛7-2

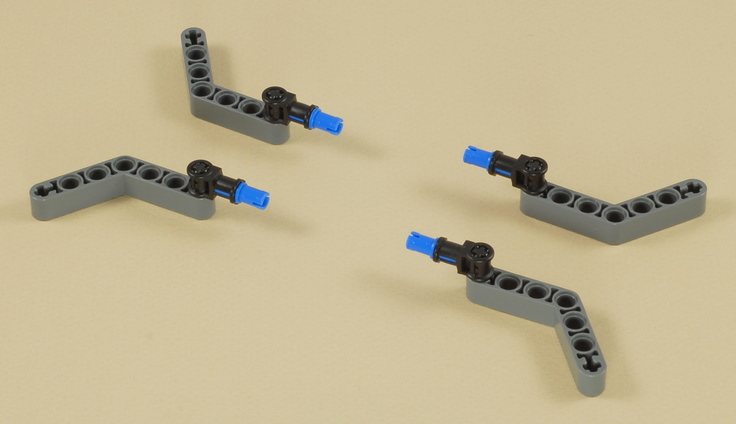

蜘蛛7-3

8

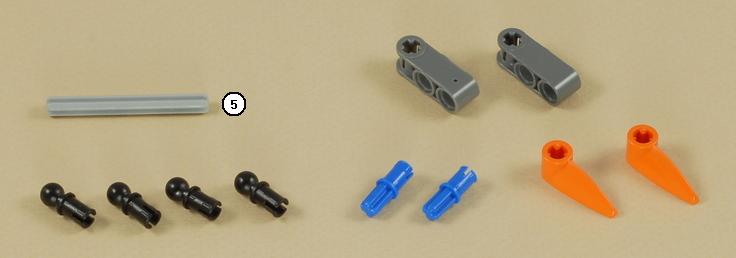

蜘蛛8-1

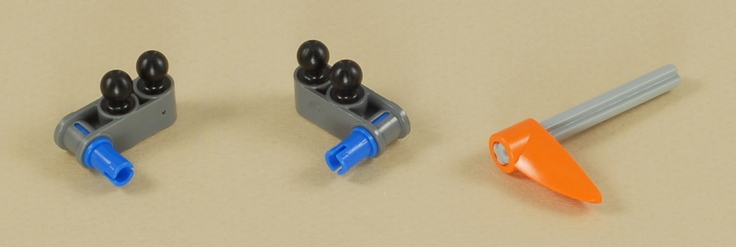

蜘蛛8-2

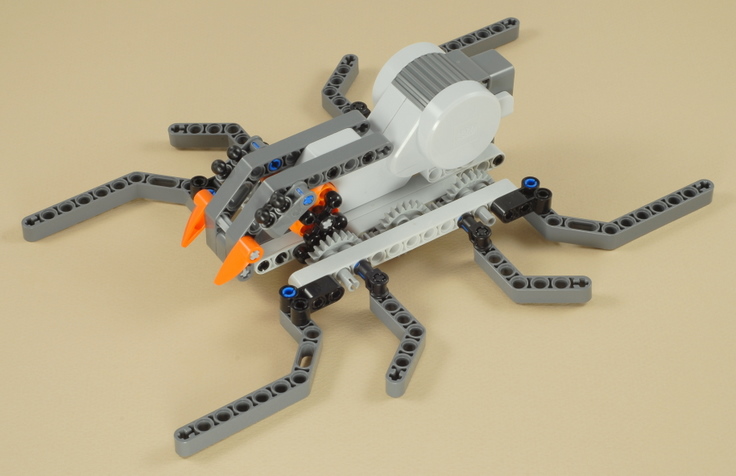

蜘蛛8-3

9

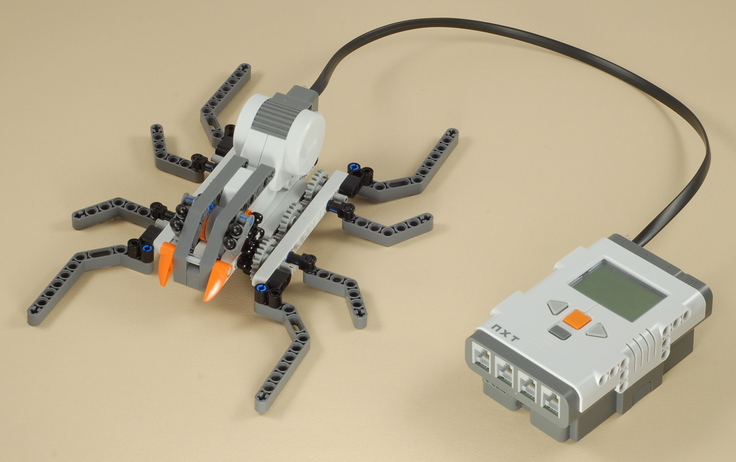

使用最长的一根线缆(50cm)将马达连接到NXT的端口A上。

蜘蛛9-1

编程

程序Spider.zip。这个程序让你可以使用NXT上的向右键、向左键和Enter键让马达前进、后退或停止,这样就可以控制蜘蛛的行走了。

原文地址:http://www.nxtprograms.com/spider/steps.html。
