（一）朗威®DISLabV7.0通用软件总体介绍
与朗威®DISLab教材专用软件不同，通用软件是严格按照教学要求并参照主流工具软件模式开发的智能化实验数据采集处理平台，具备即插即用、自动识别（传感器）、多模显示、并行采集、组合显示、自由坐标、数据计算、图线分析（拟合、求导、积分等）等强大功能，全面支持学生自主探究和研究性学习，有助于学生学习方式的改变。
1、通用软件主界面

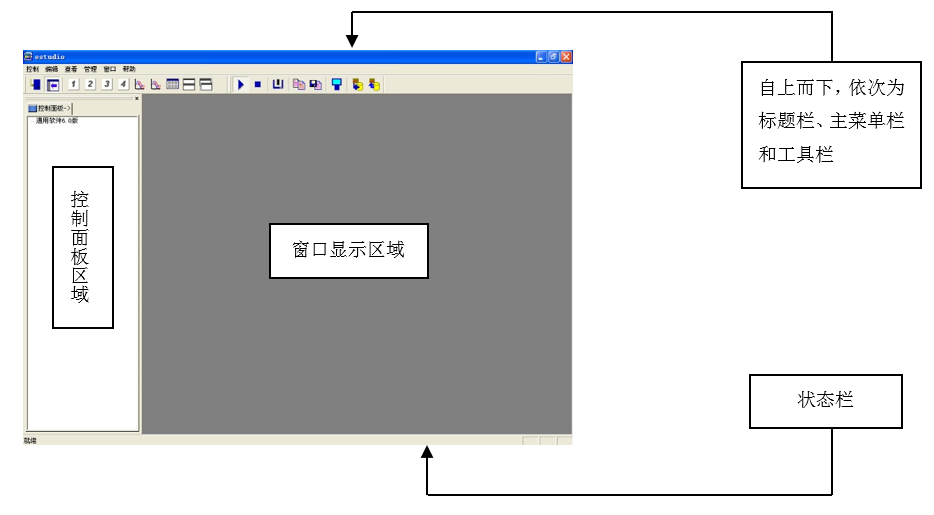

通用软件主界面主要有下列模块构成：标题栏、主菜单栏、工具栏、控制面板区域、窗口显示区域及状态栏（图57）。
主菜单栏中除“管理”菜单中三项功能之外，其余功能都可以通过工具栏按钮实现。工具栏各按钮对应的功能如图58。工具栏中的控制、设置或管理功能用于所有打开窗口。当打开某一窗口时，该窗口对应的控制面板在控制面板区域同时弹出，控制面板中的操作只对选中的窗口有效。
2、通用软件的基本功能
朗威®DISLabV7.0教材通用软件由以下三大功能模块组成：测量值显示、数据记录与计算、组合图线分析。
（1）测量值显示
- 接入传感器后，自动弹出该传感器数据的窗口，并实时显示当前的测量值和单位。传感器窗口标题栏显示出了该传感器所属的数据通道序号、类别、传感器量程及单位。
▲注意：规定数据采集器数据通道的序号从左到右依次为“1、2、3、4”（图2），传感器窗口显示的通道序号与其相同。

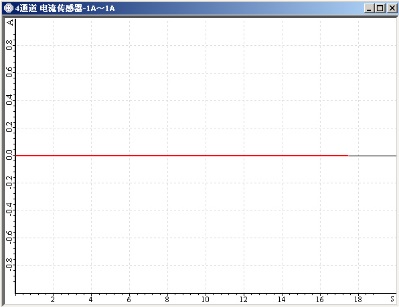

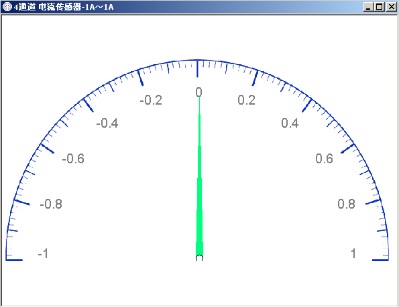

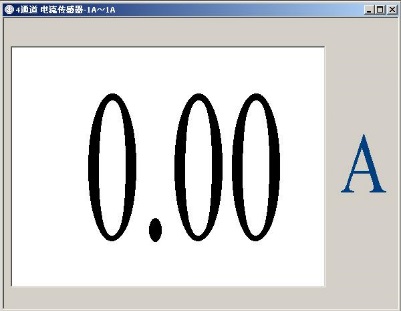

- 多数传感器窗口默认的显示方式为“数字”显示。根据实验要求，点击控制面板中的图标，将窗口切换为“示波”或“指针”显示（图59）。
- 某些传感器采用特定的显示方式：声波传感器、心电图传感器仅对应示波显示方式，光电门传感器、色度传感器仅对应数字显示方式等。
- 传感器窗口可随意拖动和缩放。
- 传感器窗口如采用示波显示方式，采集时间超出窗口显示范围时，X轴（时间坐标轴）会自动延伸。停止采集后，点击控制面板上的“波形控制”，可对波形进行放缩或回放。

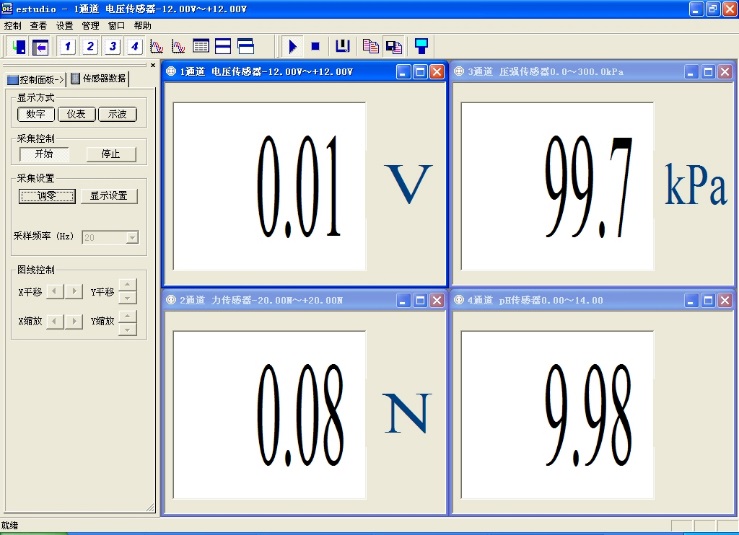

- 为满足复杂实验中同时采集多个测量值的要求，数据采集器可同时接入四只相同或不同类型的传感器。通用软件可并行显示各传感器的工作状态、记录和处理各传感器采集到的实验数据（图60）。
▲注意：声波传感器只能接入第一、二通道，可同时使用两只声波传感器。
（2）数据记录与计算
- 此功能在“计算表格”（工具栏图标为“
”）中实现。当接入某一传感器后，计算表格中将显示该传感器所测测量值的代码和通道序号，并自动建立记录数据的空格列。 - 记录数据可通过自动和手动两种方式进行。传感器不能或不必测量的量，如两个光电门传感器之间的距离、气体的体积、单摆的摆长等，可以先在计算表格内将其设置为变量，再手动输入变量值。可以根据需求删除某一组或全部数据。
- 自动记录时可以设置记录的数据量或时间。
- 输入（或从公式库中调用）相应的计算公式，即可获得基于表格内数据的计算结果。
- 输入的公式或变量可以以模板的方式保留，打开表格后可调用。
（3）组合图线分析
- 在“组合图线”窗口（工具栏图标为“
”）中，可绘制出基于来自传感器或来自计算表格数据的图线。坐标系X轴Y轴所代表的量可以随意选择，既可直接选取“传感器数据”，又可选取“时间”，还可以选取“基于传感器数据的计算结果”。根据实验需求，可随意添加或删除曲线，也可以锁定某一曲线，作为历史记录保留在坐标系中。 - 设有两个“组合图线”窗口，可同时观察不同的量之间的关系。如同一实验中电流、电压与时间的关系，电压与电流的关系等。
- 组合图线窗口的坐标系具有横向、纵向自由缩放功能，并支持鼠标拖动。既能展示图线的具体细节，又能把握数据变化的全过程。
- 在选定某一曲线之后，可以对其进一步的分析和处理，如多种拟合、求导、积分等。
- 同一坐标系中，可以设置不同的纵坐标标度，也可以选定曲线上某一段进行删除或恢复。
- 多次实验图像可以回放，便于比较不同实验条件下不同的实验结果。
