4、附件(标配)

朗威®DISLabV7.0标配的附件包括传感器连线、计算机通讯线、转接器等。

(1)传感器连线

朗威®DISLab V7.0提供四条传感器连线,长度为1.3m和0.6m各两条,用于连接数据采集器与传感器。传感器连线为白色扁缆,两端均为的BT插头,配合采集器及传感器上的BT插口(图40、图41)。BT插头、插口具有方向性和自锁功能,插头与插口接插方便、配合严密。拔出插头时需压按插头上的扣拴方可解锁。

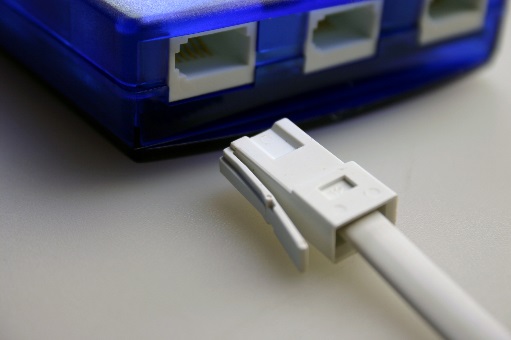

图40 BT插头与采集器插口
图40 BT插头与采集器插口
       图41 BT插头与传感器插口
          图41 BT插头与传感器插口

(2)计算机通讯线

朗威®DISLab V7.0的计算机通讯线用于连接数据采集器与计算机。连接数据采集器的一端采用USB“B”型插头(图42左),使用时接入数据采集器后端的插口(图43);另一端采用USB“A”型插头(图42右),使用时接入计算机的USB插口。

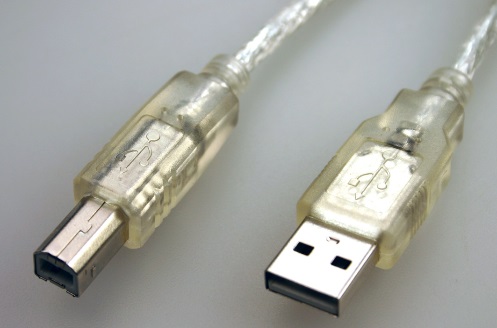

图42 计算机通讯线两端的USB插头
图42 计算机通讯线两端的USB插头
      图43 与采集器连接
         图43 与采集器连接

(3)转接器

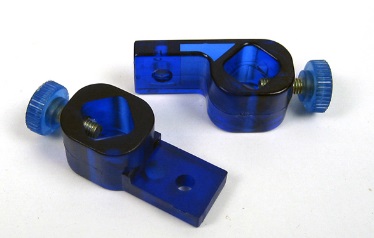

朗威®DISLab转接器设有固定孔位和紧固螺栓,分垂直转接和水平转接两种(图44),利用传感器上的螺丝孔,将其固定在物理支架等实验器材上。

图44 转接器
图44 转接器
