1、数据采集器

朗威®DISLab V7.0由数据采集器、系列传感器和软件构成。其中软件包括物理教材专用软件、生化教材专用软件和通用软件,传感器的种类正在根据教学要求不断扩展。

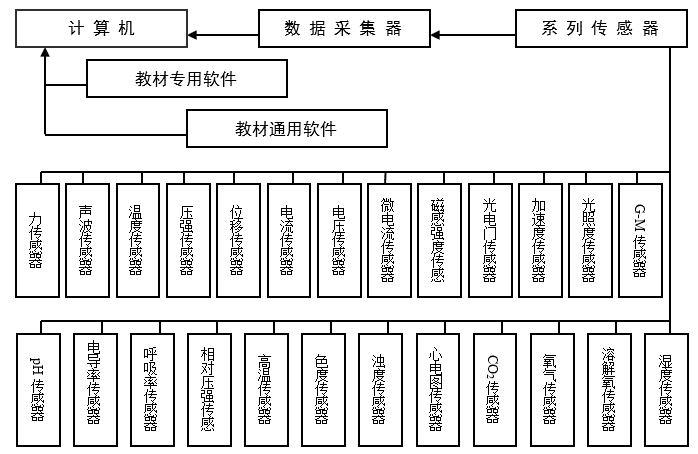

图1 朗威®DISLab V7.0的构成
图1 朗威®DISLab V7.0系统构成

1、数据采集器

朗威®DISLabV7.0数据采集器与计算机以USB方式通信,采用四路并行采集,可同时接插四种传感器。数据采集器接入计算机USB接口后,即可通过计算机给采集器供电,因此无需外接电源。传感器接入口和计算机USB通讯线接口(见图2)。

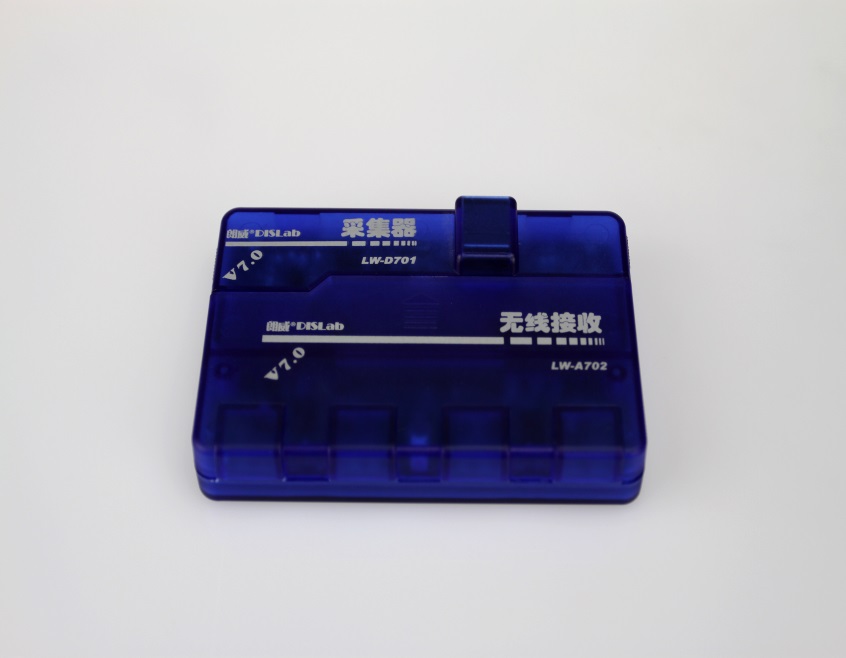

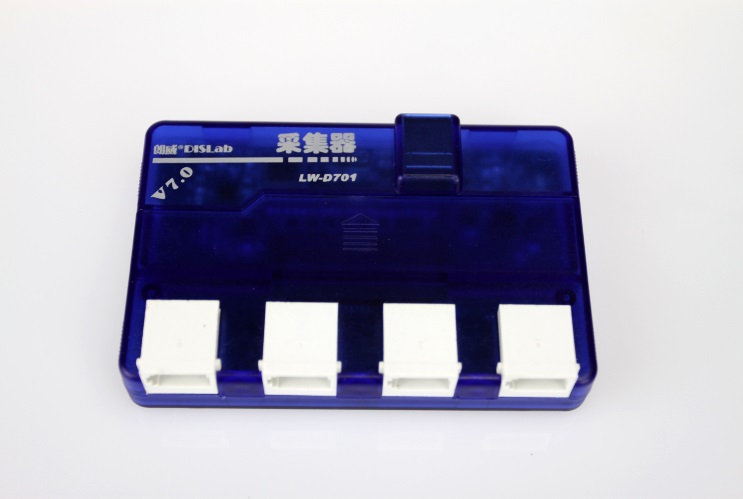

图2 无线接收模块     图2 有线传感器数据通道
图2 朗威®DISLabV7.0数据采集器接口 左图由左至右,第1~4有线传感器数据通道;右图为无线接收模块

数据采集器可通过接插有线或无线模块改变与传感器的通讯方式(图3、图4),具体操作方式见以下说明。

(1)有线通讯

有线通讯是有线数据采集器通过传感器连线完成与传感器的数据通讯。有线数据采集器的组成部分见图3。

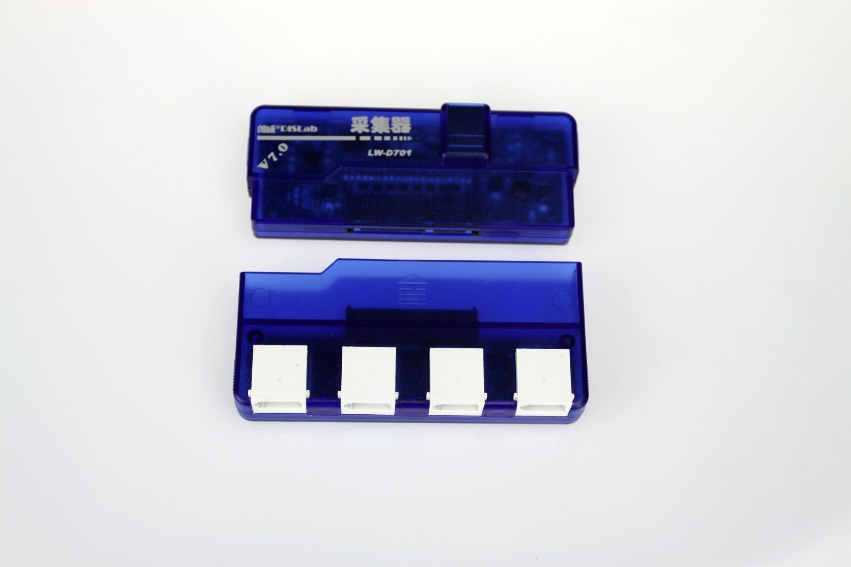

图3 有线采集器
图3 有线采集器

数据采集器进行有线通讯时,透过透明机壳,可见红色的工作指示灯亮,蓝色的指示灯出现闪烁,表示采集器已正常工作,可随时通过传感器连线接入传感器接进行实验。

(2)无线通讯

无线通讯是通过无线采集器与无线传感器完成的,无线采集器的组成部分见图4,无线传感器由无线发射模块(图4)与传感器联接而成,打开无线发射模块的电源开关,发射模块与接收模块的蓝色指示灯闪烁,表示采集器与传感器已经正常通讯。无线接收采集器只与指定的四只无线发射模块配合,不能随意更换,四只无线发射模块与通道1~4相对应。无线发射模块内置两个指示灯,蓝色为通讯状态显示,红色为电源电量显示,当电源不足时,红灯开始闪烁,闪烁频率越快表明电量越低。无线通讯距离空旷地带可达10m。

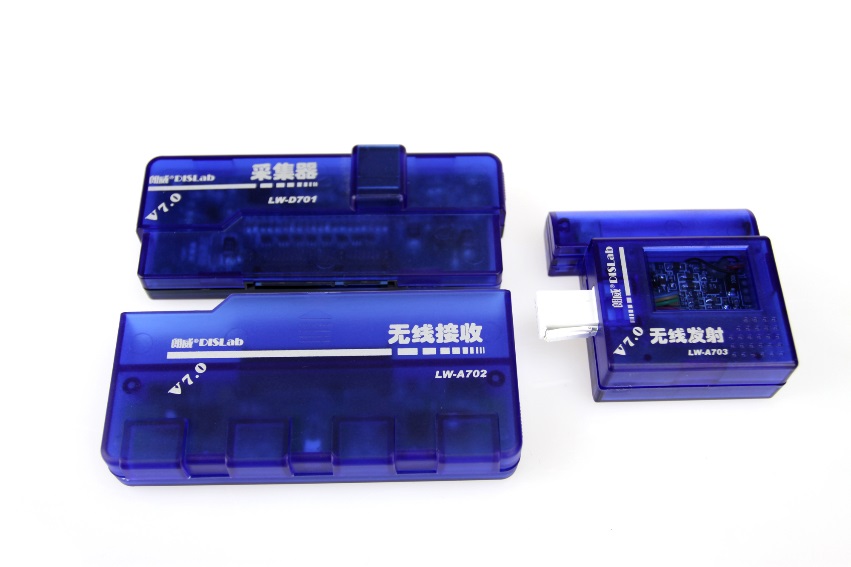

图4 采集器无线通讯的连接
图4 采集器无线通讯的连接
