实验五十八 串联电路中电流的规律

实验目的

探究串联电路中电流的规律。

实验原理

在串联电路中各点的电流相等。

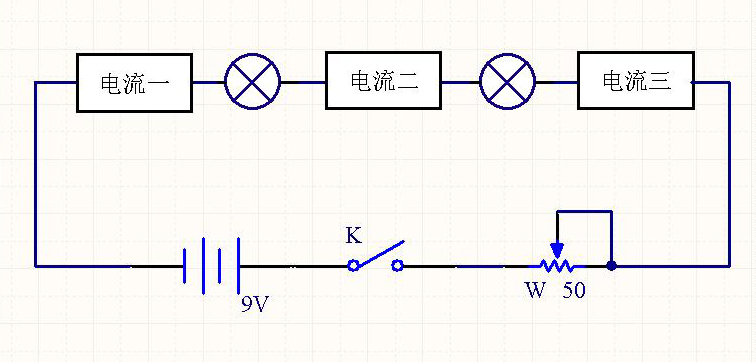

实验电原理见图58-1。

实验器材

朗威®DISLab、计算机、学生电源、小灯泡、滑动变阻器、单刀开关、导线若干。

实验过程与数据分析

1．将三只电流传感器分别接入数据采集器；

2．按照实验原理图连接好实验装置图，电路闭合；

3．打开“计算表格”，点击记录此时每个电流传感器的测量值；

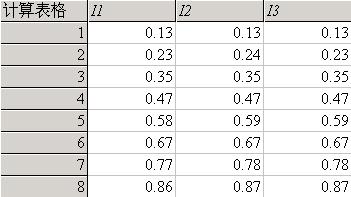

4．调节滑动变阻器触点（改变电路中的电流），同时记录数据，得到如图58-2所示的实验数据；

5．由实验结果得出结论：串联电路中各点的电流相等。
