实验四十七 红外线的热效应

实验目的

用温度传感器测量红外线的热效应。

实验原理

在电磁波中,能够作用于人的眼睛并引起视觉的,叫做可见光。波长大于红光的光叫做红外线,虽然肉眼看不到,但却能够使被照射物体升温。

实验器材

朗威®DISLab、计算机、平行光源、棱镜、学生电源、白纸板、支架。

实验装置图

见图47-1。

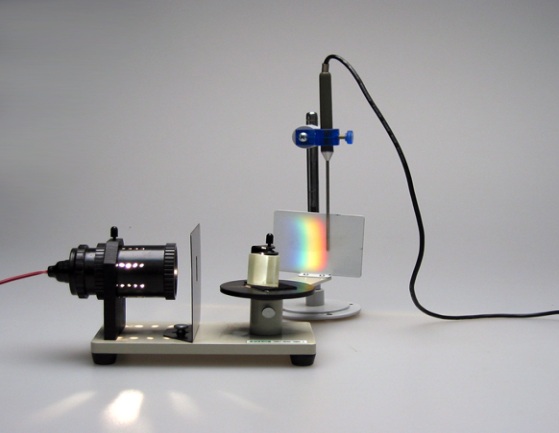

图47-1
图47-1 实验装置

实验过程与数据分析

1.取一只温度传感器,接入数据采集器;

2.打开光源,使光线透过棱镜在白纸板上形成光谱;

3.将温度传感器固定在支架上,使其探针处于红光区域之外约2mm(图47-1);

4.关闭光源开关,待温度传感器的示数接近于环境温度时(示数基本不变),打开光源开关,观察温度变化;

5.实验结果显示,温度不断升高,证明了红外线具有热效应。

建议

为使实验效果更加显著,可将温度传感器探针前端用煤烟熏黑;并行使用多只温度传感器,一只用于环境温度测量,其余定位在光谱的不同位置,对不同频段的光波是否存在热效应进行研究。
