实验二十六 简谐振动的相位

实验目的

了解简谐振动的相位。

实验原理

相位是简谐振动中决定质点某时刻运动状态的重要物理量。本实验通过比较同频率的两只单摆的振动,使相位的概念得以直观的表现。实验原理同实验二十四,使用两只单摆。

实验装置图

同实验二十四,但需制作两只同摆长的单摆放在一个水槽中。

实验器材

朗威DISLab、计算机、单摆球2只、软导线、大头针、水槽、粗铜线、稳压电源等。

实验过程与数据分析

1.将两只电压传感器分别接入数据采集器的第一、二通道,并分别与两只单摆的软线与水槽中的B点连接;

2.打开“组合图线”窗口,添加两条图线:选取显示“时间-电压1”与“时间-电压2”;

3.点击“开始”,让两单摆振动。发挥组合图线功能的优势,即可得到两单摆不同相位的摆动图线的组合显示结果。其中,既有两单摆同相振动(图26-1),也有两单摆反相振动(图26-2)和两单摆呈其它相差振动(图26-3)。

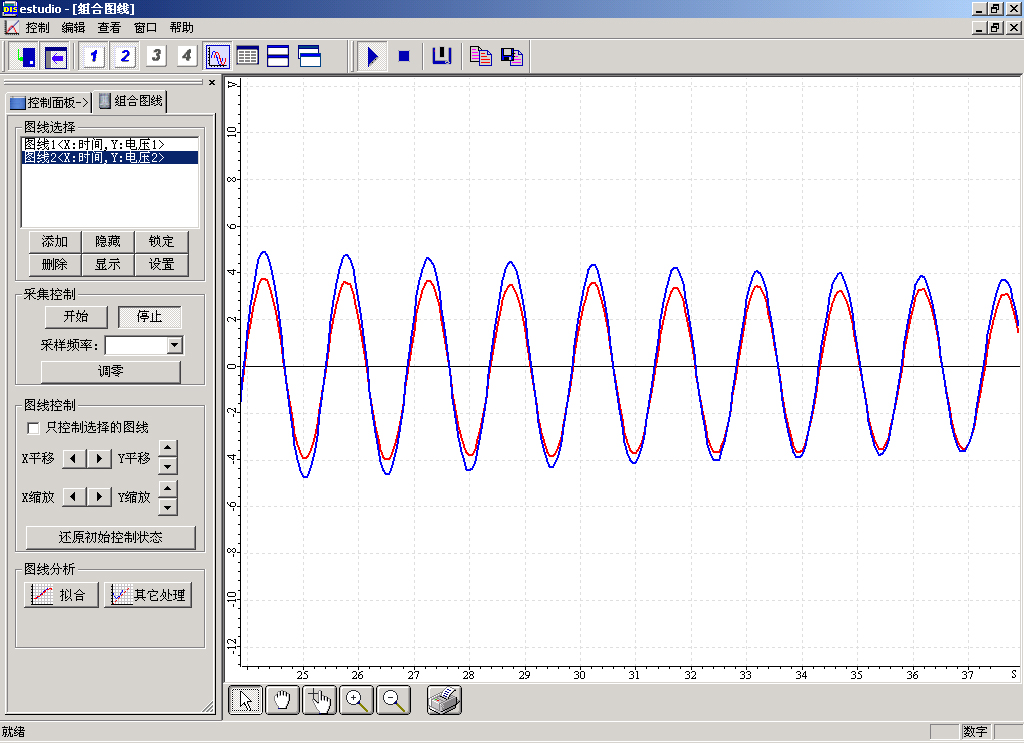

图26-1
图26-1 两单摆同相振动

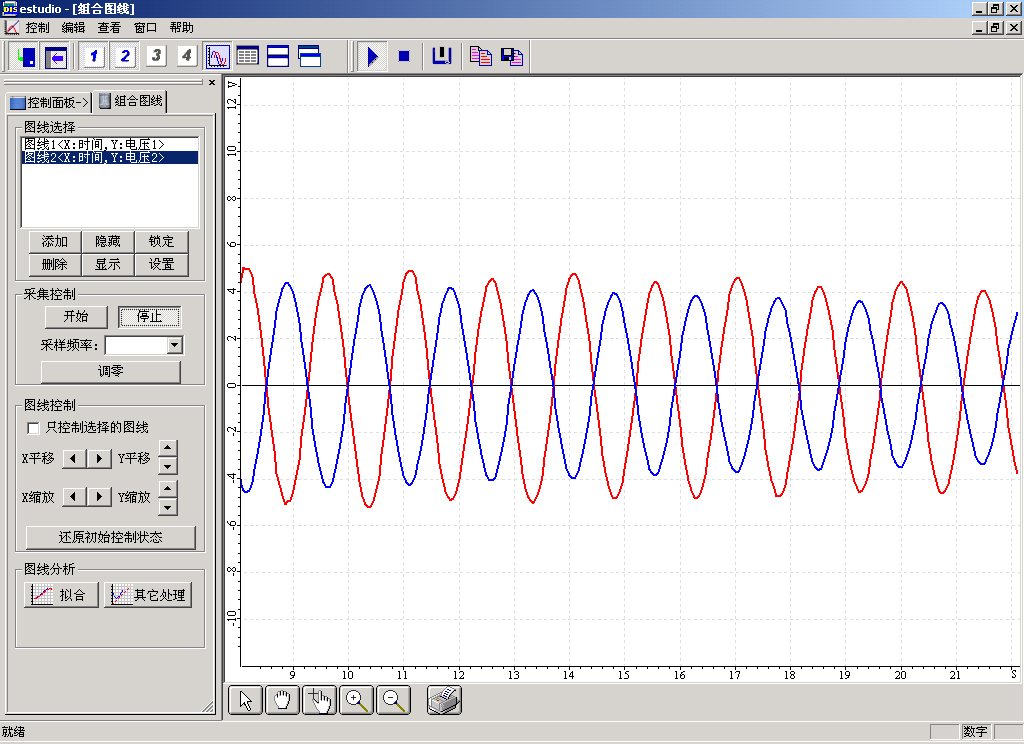

图26-2
图26-2 两单摆反相振动

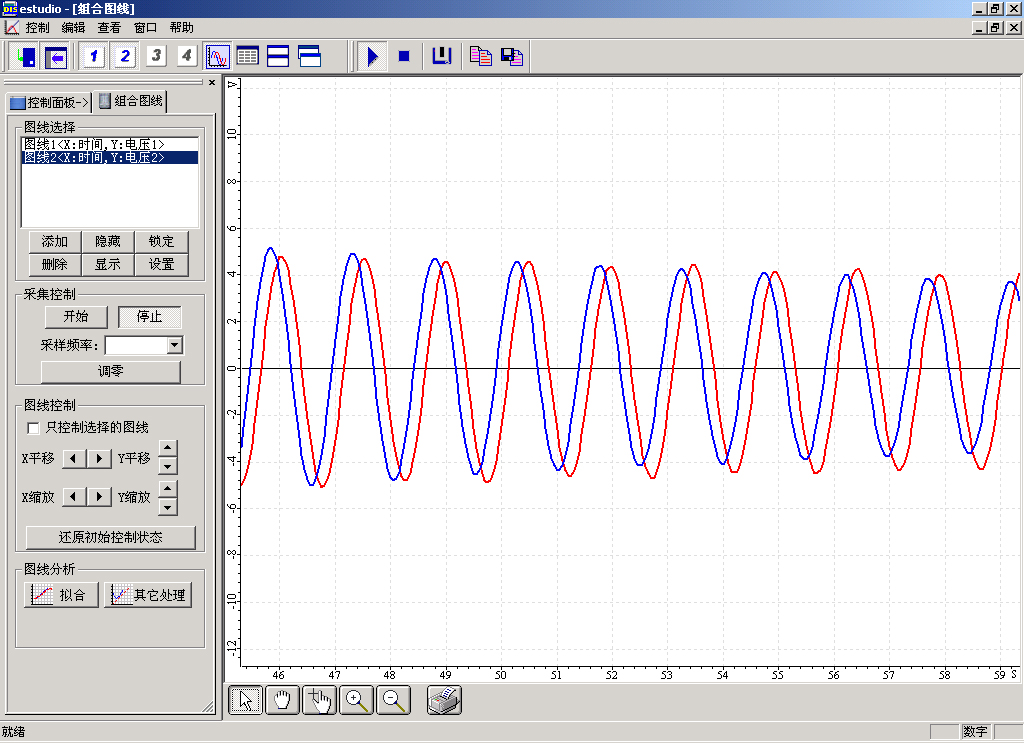

图26-3
图26-3 两单摆振动呈其它相差
