实验二十五 阻尼振动

实验目的

观察阻尼振动的图像。

实验原理

实验原理同实验二十四,只是将水槽中的水面加高,让摆球的一小部分浸在水中,单摆摆动时将克服水的阻力做功,形成阻尼振动。

实验装置图

见实验二十四。

实验装置图
实验装置图

实验器材

朗威DISLab、计算机、单摆球、软导线、大头针、水槽、粗铜线、稳压电源等。

实验过程与数据分析

1.取出电压传感器,接入数据采集器,打开“组合图线”窗口,选择显示“时间-电压”;

2.接好实验装置,将电压传感器与软导线和B点并联;

3.压缩时间轴,让摆球振动,可获得单摆的阻尼振动图线(图25-1)。

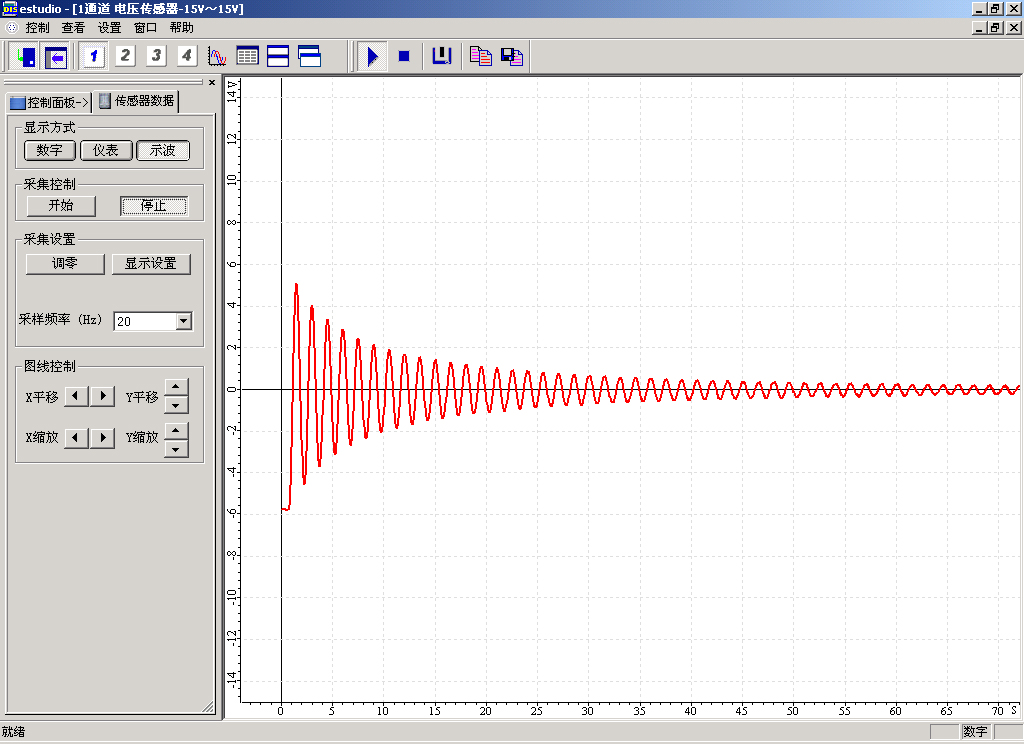

图25-1
图25-1 单摆的阻尼振动图线

建议

该实验也可使用DISLab力学轨道,由轨道小车、弹簧构成一个实验系统。参见本《实验实例》之“受迫振动”实验。
