实验二十四 单摆的振动图像

实验目的

观察并理解简谐振动的“位移-时间”图像。

实验原理

在水槽中注入2cm深的自来水，以A、B、C为三根粗铜线作电极，A、C两端加上9V的电压，在水中形成均匀电场，B点在A、C正中间，摆球的平衡位置与B点对应，将软导线下连接大头针后穿过摆球作为摆线，大头针浸在水中，当摆球振动时，因大头针与粗铜线B之间的电压变化，对应了摆球相对于平衡位置之间的位移，故所测量的电压变化曲线即可看作对摆球位移的直观描述（图24-1）。

实验器材

朗威DISLab、计算机、单摆球、软导线、大头针、水槽、粗铜线、稳压电源等。

实验装置图

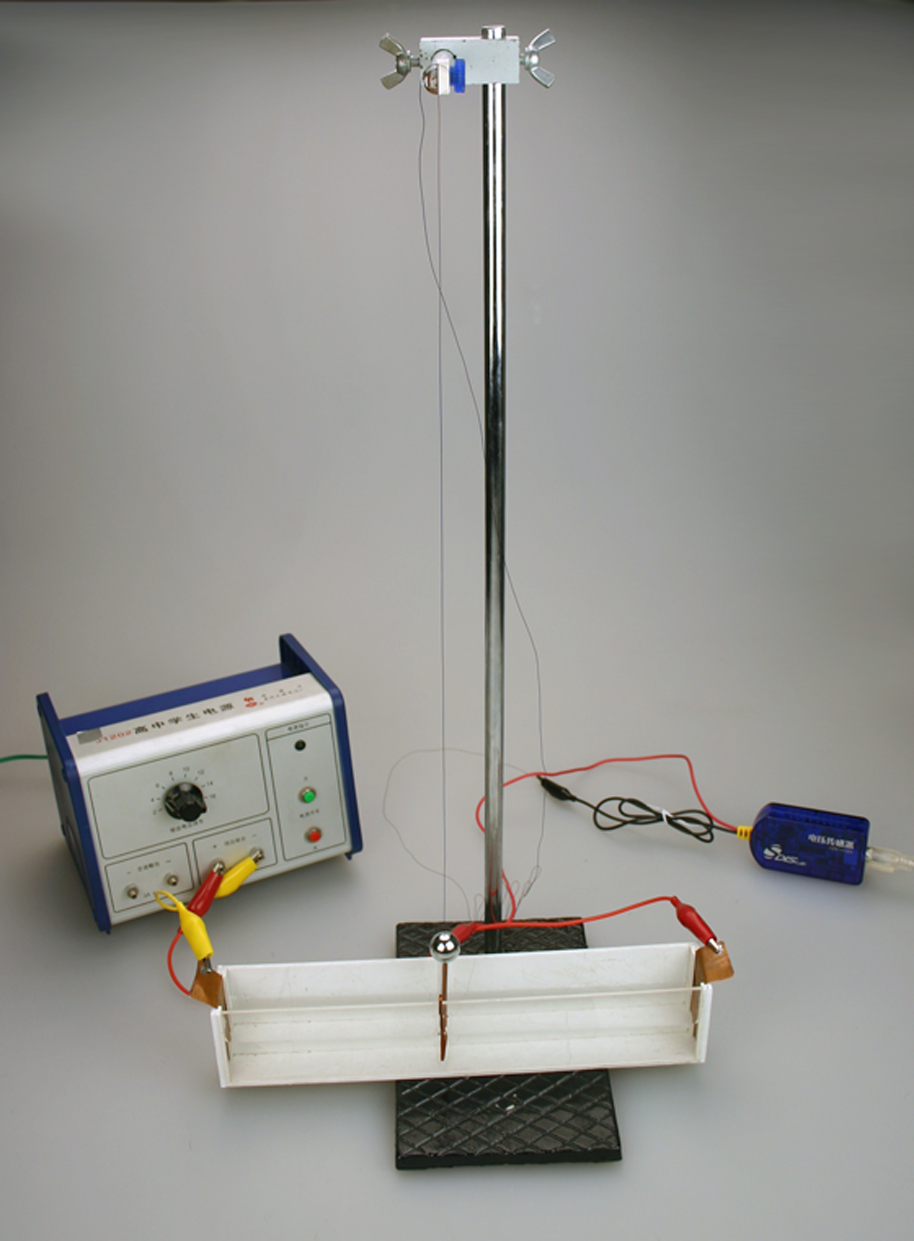

见图24-2。

实验过程与数据分析

1．将电压传感器接入数据采集器，选择“示波显示”；

2．连接好实验装置，电压传感器的鳄鱼夹与软导线和B点并联；

3．调整单摆的高度，使之摆动过程中大头针针尖始终在水面以下；

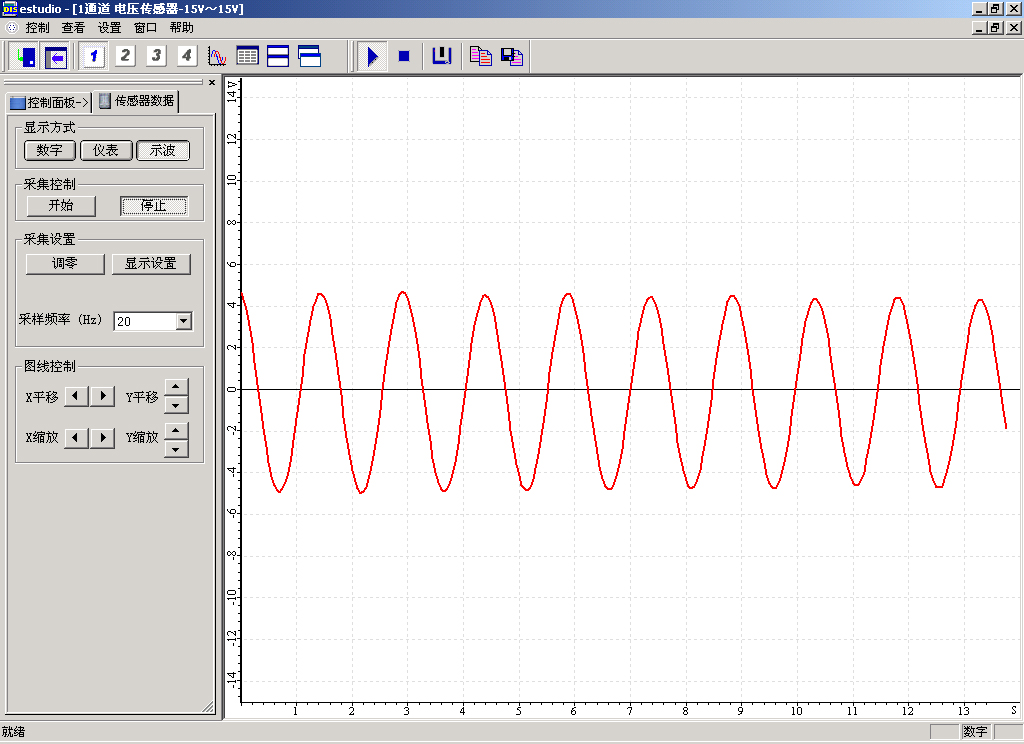

4．让摆球摆动，即可得到描述单摆振动的“电压-时间”图线（图24-3）。
