2．绘制基本图形和线条

绘制一个正方形是非常简单的。只需要使用一行代码，即调用fillRect方法：

context.fillRect(40, 40, 100, 100);

创建一个矩形需要输入4个参数．前两个参数是正方形原点（左上角）的(x,y)坐标值，其余两个参数是矩形的宽度和高度。矩形宽度是(x,y)位置向右绘制的距离，而矩形高度是(x,y)位置向下绘制的距离。fillRect方法可以重写为以下形式，从而方便对参数的理解：

context.fillRect(x, y, width, height);

例如下列代码在(200,300)位置绘制一个宽为200高为100的矩形：

context.fillRect(200,300,200,100);

注意：有一个问题可能不太明显，如果你绘制的图形原点位于canvas元素之外，那么它将无法显示在屏幕上。只有当图形的原点或者某些部分位于canvas元素之内时，它才是可见的。

与fillRect相对应的方法是strokeRect。fillRect绘制一个矩形并给它填充颜色，strokeRect则绘制一个矩形并给它绘制边框，也就是用线条绘制出矩形的轮廓。如果将使用fillRect的例子修改为使用strokeRect，那么你就会明白我所说的意思了（见图2）。

矩形现在加上了轮廓线，它实际上变成了中空的。

线条绘制

线条与绘制图形有一些区别。它们实际上称为路径。要绘制一个简单的路径，首先必须在2D渲染上下文中调用beginPath方法，意思实际上就是说：“准备，要开始画路径了。”下一个调用的方法是moveTo，它会设置要绘制路径的原点坐标（x,y）。然后调用lineTo方法设置线条的终点坐标(x,y），再调用closePath完成路径的绘制。最后，调用stroke绘制它的轮廓，显示线条。将全部步骤放到一起，就得到了下面的代码：

context.beginPath(); // Start the path
context.moveTo(40, 40); // Set the path origin
context.lineTo(340, 40);// Set the path destination
context.closePath(); // Close the path
context.stroke(); // Outline the path

最后，我们得到一条直线（见图3）。

但是，直线并不一定是水平或垂直的，通过修改lineTo方法的坐标(x,y)参数，就能够绘制出斜线：

context.lineTo(340,340);

结果如图4所示。

直线本身并没有什么特别的，但是通过组合，它们能够产生复杂且令人惊奇的图形。

圆形

圆形是一个非常复杂的形状，因此Canvas实际上并没有专门绘制圆形的方法。但是有一个方法可以绘制圆弧，圆弧实际上是圆形的组成部分——首尾相连的圆弧就是圆形。在Canvas中创建一个圆形的代码如下：

context.beginPath(); // Start the path
context.arc(230, 90, 50, 0, Math.PI*2, false); // Draw a circle
context.closePath(); // Close the path
context.fill(); // Fill the path

你现在已经理解第一行及最后两行代码了，它们负责开始和结束路径（即圆弧），然后在它们完成时填充路径（fill是与stroke类似的方法）。最关键的是第二行代码，它包含绘制圆形所需要的全部信息。这似乎有些复杂，所以让我们来分析一下。

创建一个圆弧需要使用6个参数：圆弧原点的(x,y)坐标值（也是我们例子中的圆心）、圆弧半径、开始角度、结束角度和一个布尔值，如果圆弧按逆时针方向绘制，那么它为true，否则它为false。方法arc可以重写为下面更具可读性的形式：

context.arc(x, y, radius, startAngle, endAngle, anticlockwise);

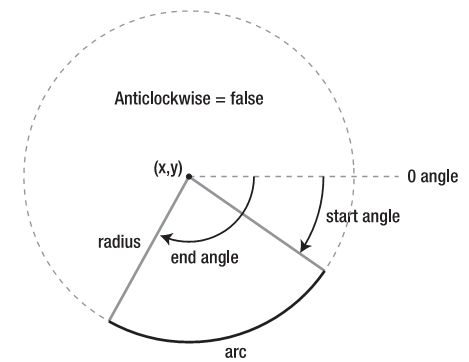

前面三个参数都很简单。开始角度和结束角度参数表面上很简单，但是需要适当解释才能够很好地理解它们的使用方法。简言之，在Canvas中，一条弧线是由一条曲线定义的，它从与原点(x,y)距离为一个半径且角度为开始角度的位置开始。这条路径最后停在离原点仅(x,y)一个半径且角度为结束角度的位置上（见图5）。

一定要注意，Canvas中的角度是以弧度而不是角度为单位的。简单地说，360度（一个完整的圆）是2π（pi的2倍）弧度。将角度换算成弧度可以按照以下公式进行换算（JavaScript语句）：

var degrees = 1; // 1 degree
var radians = degrees * (Math.PI / 180); // 0.0175 radians

如果采用弧度就不需要进行角度到弧度的换算了。

现在把注意力转移回画圆形的例子。在这个例子中，我们所画弧线的开始角度是0，结束角度是Math.PI*2（pi乘以2），它们就是圆的开始和结束角度。

注意：要在JavaScript中使用pi的值，你需要使用Math时象，它是一个特殊对象，允许你完成各种强大的数学计算。我们还会在其他一些任务中使用这个对象，如生成随机数。

运行这个例子，会在浏览器上看到如图6所示的显示结果。

那么，如果想要画一个半圆，应该如何设置结束角度呢？非常简单，其JavaScript代码如下：

context.arc(230, 90, 50, 0, Math.PI, false); // Draw a semi-circle

如果一切正常，应该会在浏览器上看到一个半圆（见图7）。

你还可以对角度进行任意调整，以创建1/4圈和任意饼形。
