实验五 研究匀速直线运动

实验目的

研究匀速直线运动的规律。

实验原理

物体作直线运动时,单位时间内物体的位移相等,即为匀速直线运动。

实验器材

朗威DISLab、计算机、DISLab力学轨道及配套小车等附件(图5-1)。

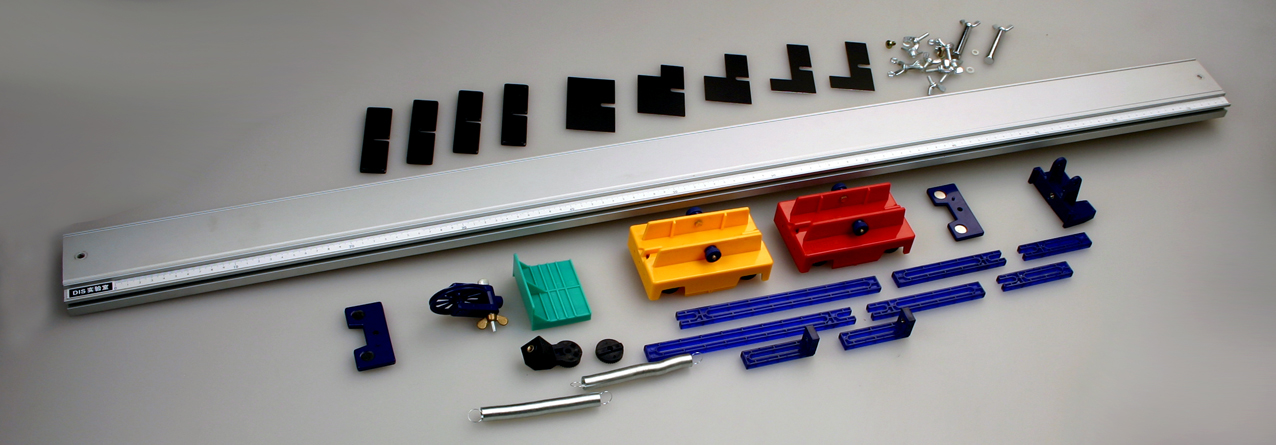

图5-1

图5-1 DISLab力学轨道及配套小车等附件

实验装置图

见图5-2。

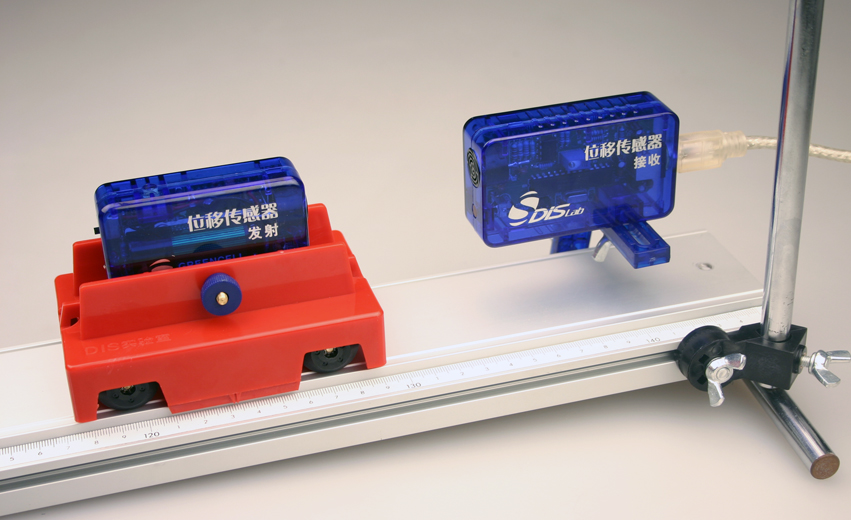

图5-2

图5-2 实验装置图

实验过程与数据分析

1.将位移传感器接收器接入数据采集器,并固定在力学轨道的高端;

2.将位移传感器发射器与轨道小车固定在一起,调节轨道一端的高度,使小车在轨道上的运动接近匀速。调整位移接收、发射器的位置,使其基本正对;

3.打开“组合图线”,点击“添加”,选择X轴为“时间”,Y轴为“位移”;

4.打开位移传感器发射器的电源开关,让小车自轨道的高端下滑,得出“s-t”(位移与时间)图线(图5-3);

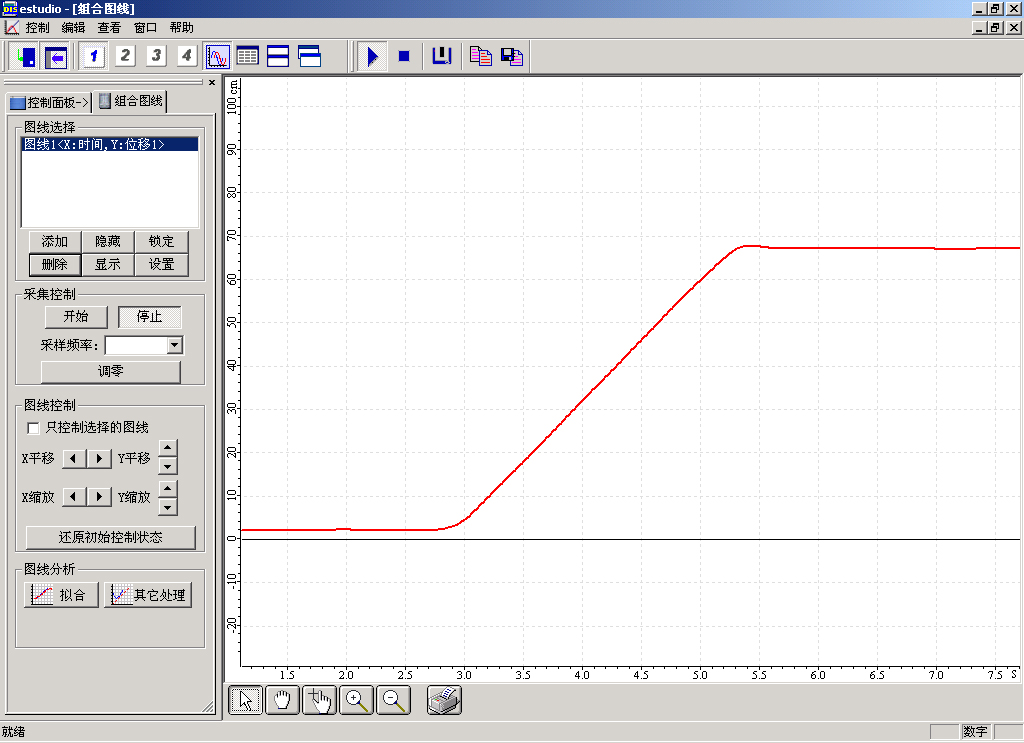

图5-3

图5-3 s-t图

5.如果s-t图线呈曲线,表明小车未做匀速直线运动,此时需调节轨道的角度;

6.选择有效区段(图5-4),点击“线性拟合”,可见所选区域s-t图线与拟合图线完全重合(图5-5),表明在匀速直线运动时位移与时间为线性关系,拟合直线的斜率即为运动物体的速度。

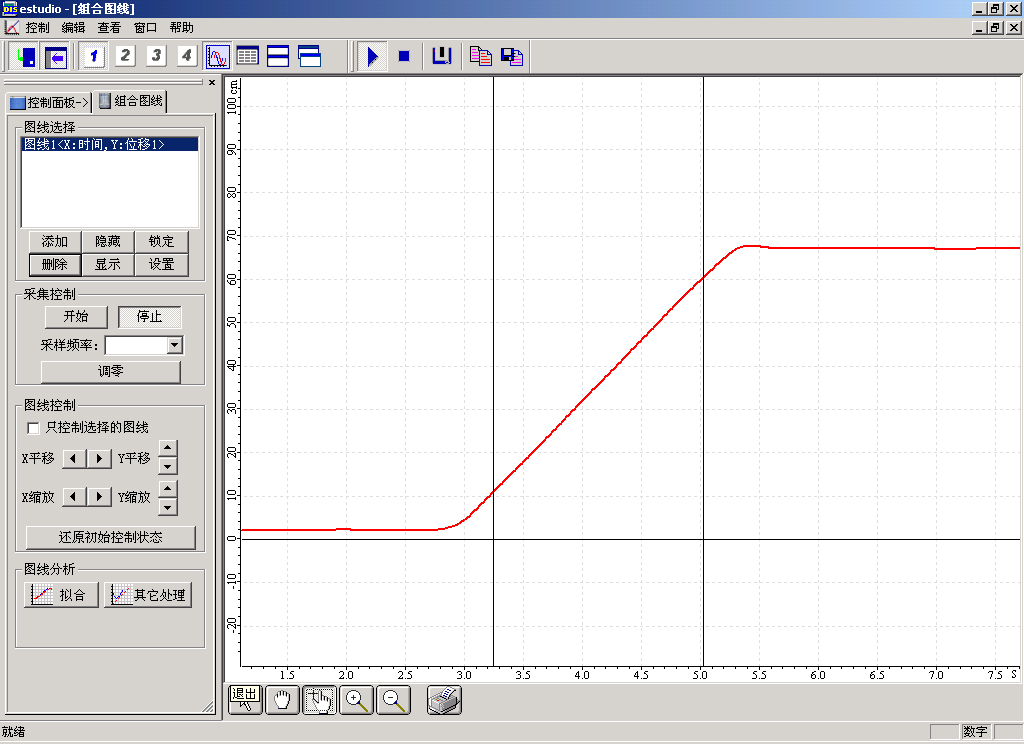

图5-4

图5-4 选择有效区段

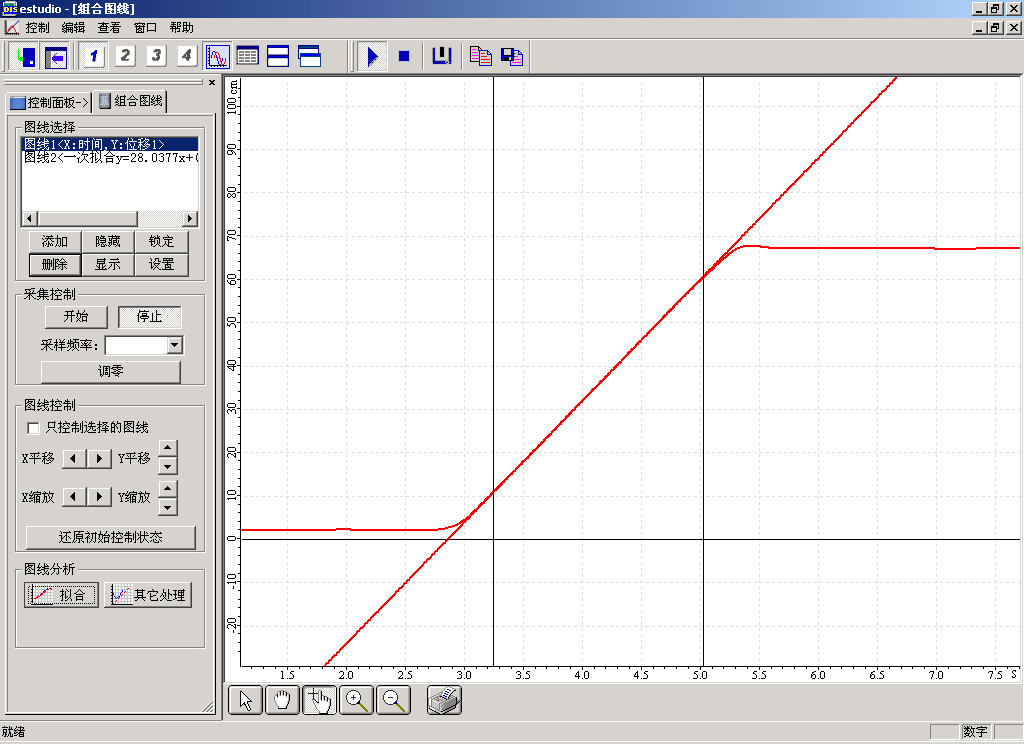

图5-5

图5-5 线性拟合
