实验十七 磁感应强度的测定

实验器材

朗威DISLab数据采集器、磁感强度传感器、学生电源、螺线管、滑动变阻器、导线、计算机。

实验装置

如图17-1。

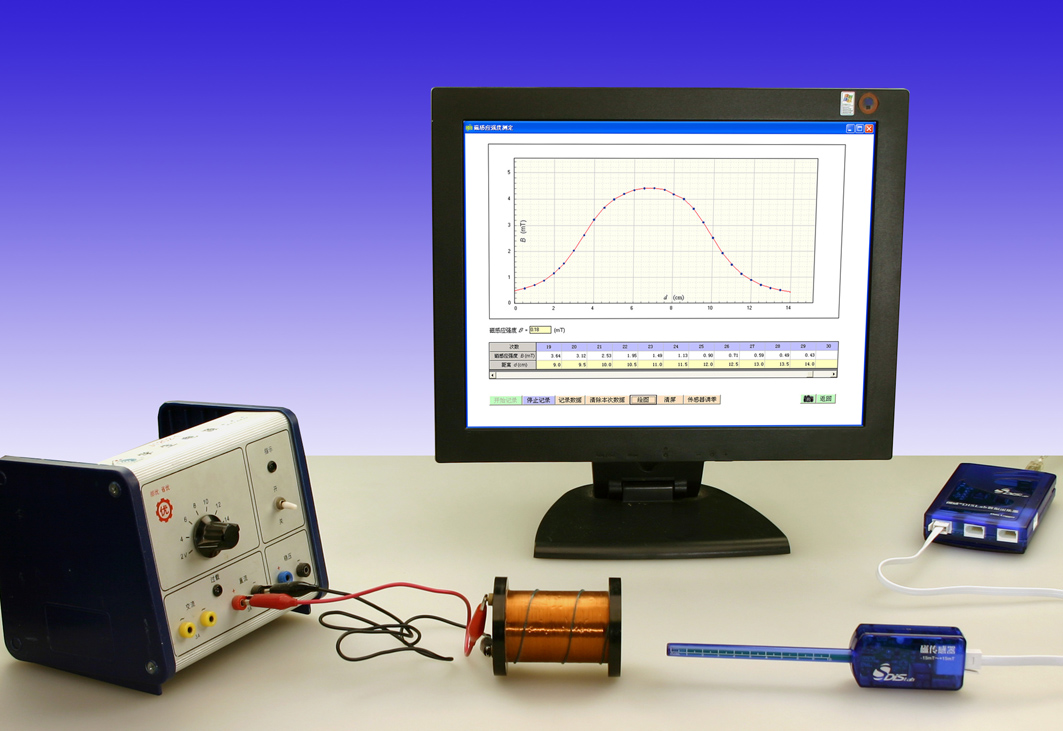

图17-1
图17-1 磁感应强度的测定实验装置

实验操作

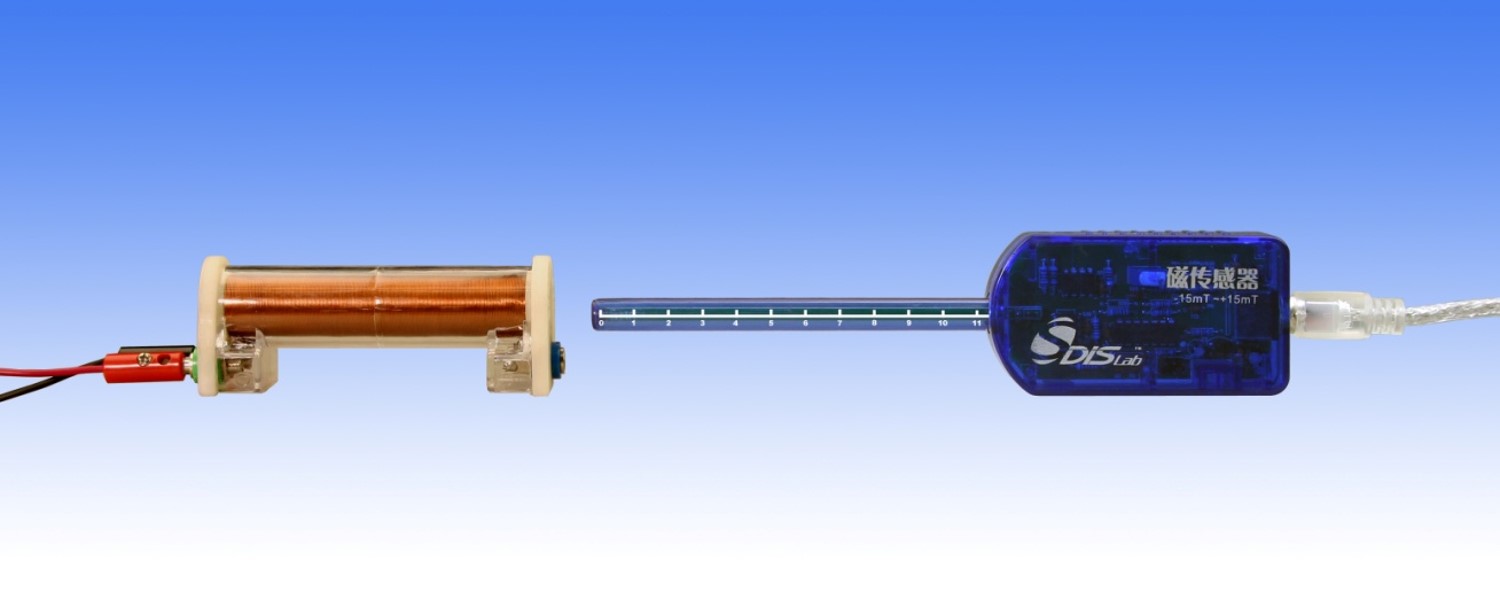

1.利用专用座架,确保磁传感器探管与螺线管轴心重合。

2.将磁传感器接入数据采集器,预热4分钟左右。点击教材专用软件主界面上的实验条目“磁感应强度的测定”,打开该软件。

3.点击“开始纪录”,将磁传感器探管前沿置于螺线管端口外1cm处,点击“传感器调零”。

4.接通6V稳压直流电源(或电池组),调节电源正负极,使磁传感器的读数为正值。

5.点击“数据记录”,记录当前的磁感强度值,软件默认此刻的距离d为“0”。

6.将磁传感器探管推入螺线管,每次移动0.5cm,记录对应的磁感强度值(图17-2),得到多组数据。

图17-2

图17-2 记录多组“距离-磁感强度”数据

7.点击“绘图”,绘出基于实验数据的螺线管轴线上的磁感应强度分布图(图17-3)。

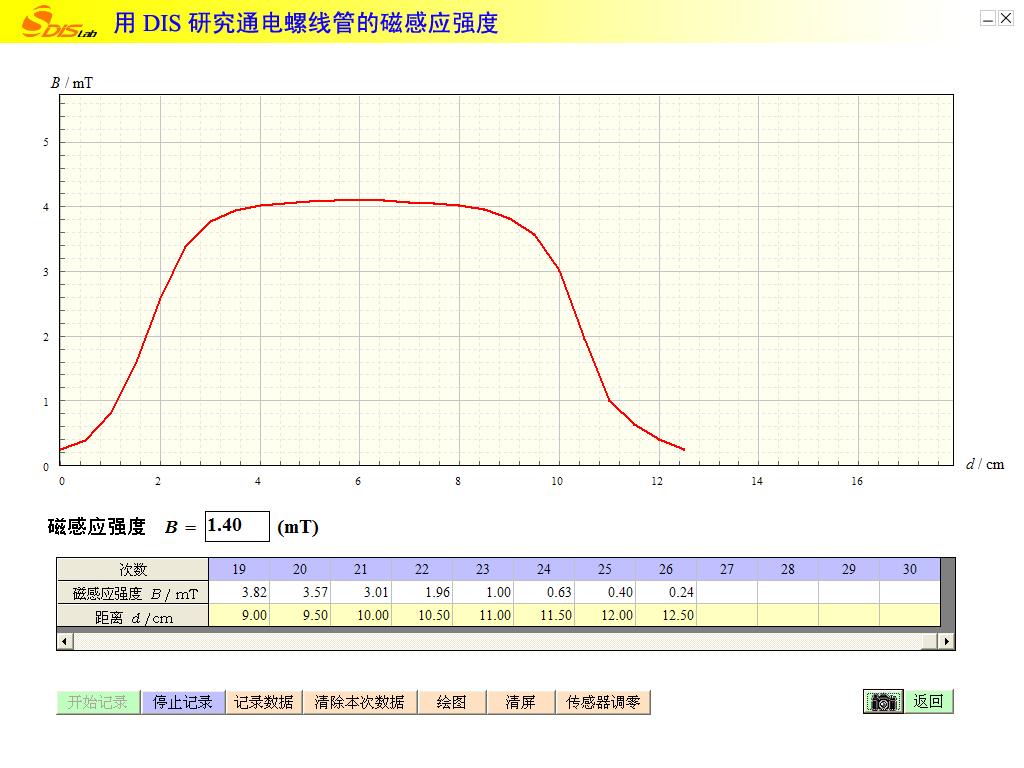

图17-3

图17-3 绘出磁感应强度图线

建议

可使用“清除本次数据”功能,清除表格中的数据,保留已有图线(不要点击“清屏”按钮!否则将擦除已有图线),改变供电电压,重复上述实验步骤,绘出电压变化后的磁感强度图线,将两条图线并行在同一窗口内加以比较;更换不同直径的螺线管,重复上述实验,观察内部磁场的分布有何变化。亦可使用DISLab专用螺线管(图17-4),描绘并观察匀强磁场内的磁感强度图线。

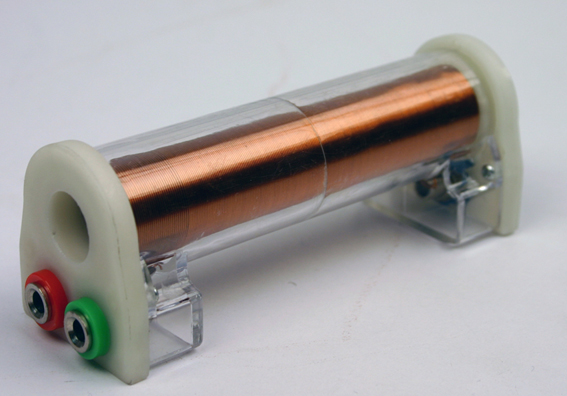

图17-4

图17-4 DISLab螺线管

注意

学生电源必须使用稳压直流电源或电池组,否则测量的磁感强度值会出现跳动现象。
