实验一 研究匀速运动

实验器材

朗威DISLab数据采集器、位移传感器、DISLab力学轨道及附件、计算机。

实验装置

如图1-1。

图1-1

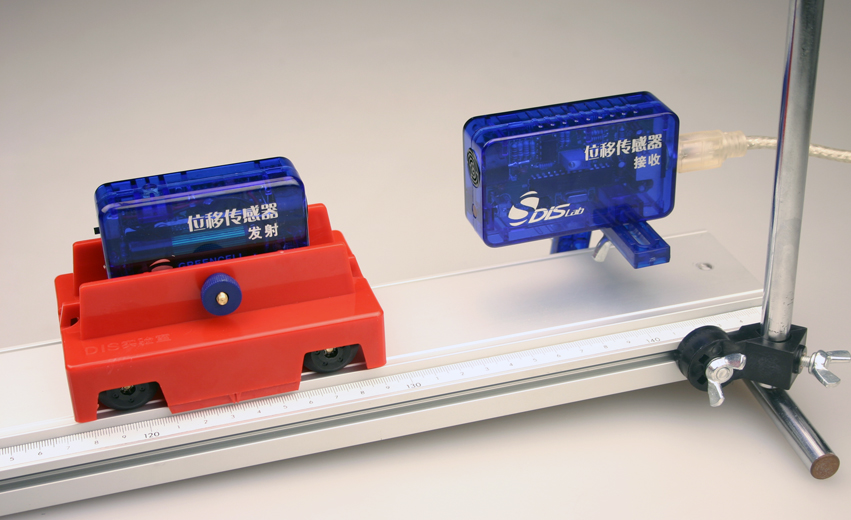

图1-1 研究匀速直线运动实验装置

实验操作

1.将位移传感器接收器固定在轨道顶端,连接到数据采集器的第一通道;将位移传感器发射器固定到小车上。

2.点击教材专用软件主界面上的实验条目“研究匀速直线运动”,打开该软件。

3.点击“开始记录”,将小车放到轨道上,打开位移传感器发射器的电源开关,令其滑下,调节斜板的倾角,使小车下滑尽可能接近匀速。

4.当获得的s-t图线如图1-2所示时,表明此次数据采集完成,点击“停止记录”。

图1-2

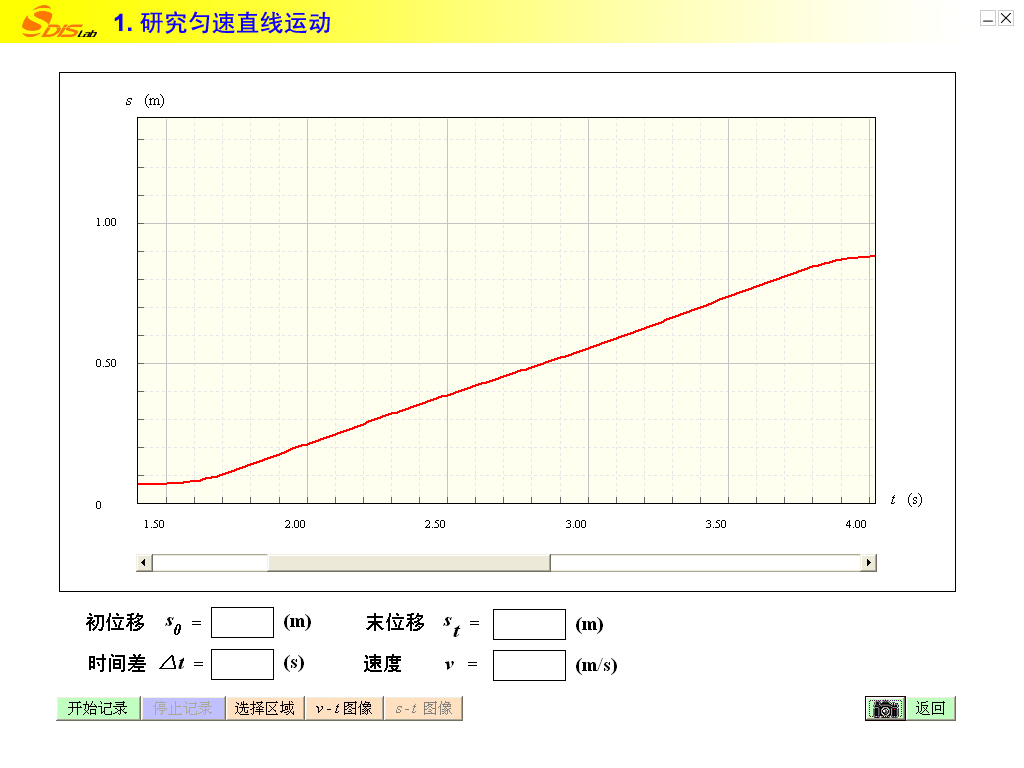

图1-2 采集完成

5.拖动滚动条,将对应小车运动状态的s-t图线置于显示区域中间,点击“选择区域”按钮,以便在s-t图线上选择研究区域。

6.选择研究区域的第一步,须通过点击鼠标确定研究区域的“开始点”,如图1-3。

图1-3

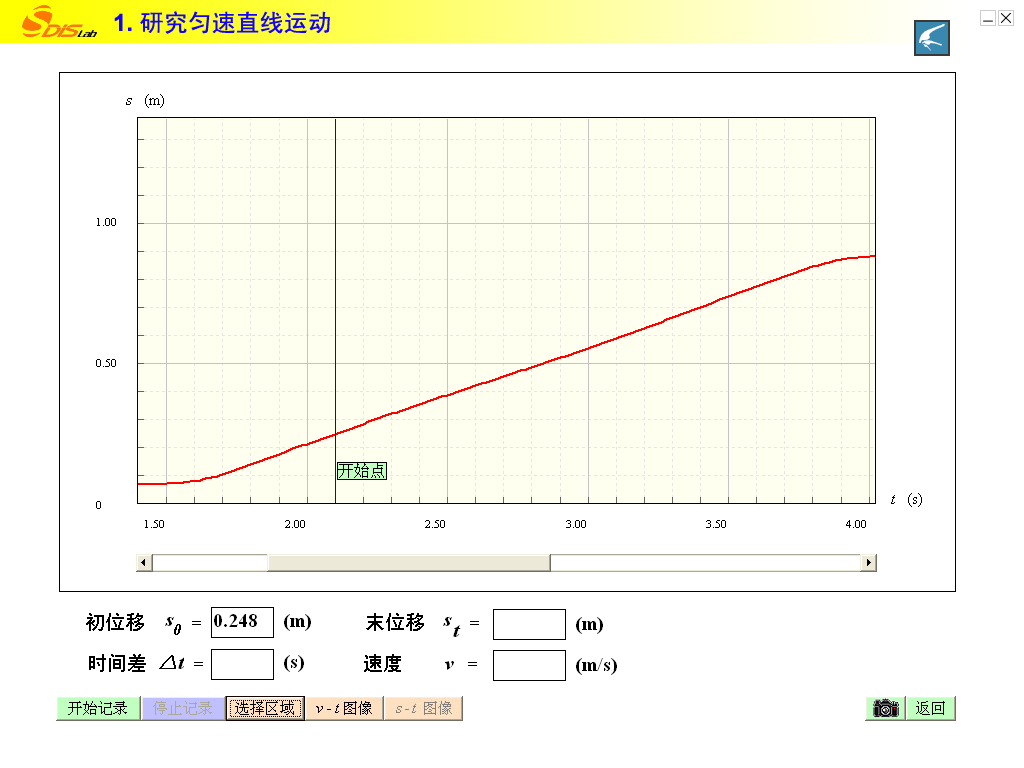

图1-3 选择区域的开始点

7.再次点击,以确定研究区域的“结束点”。此时在软件界面左下方的数据窗口中,即可显示出研究区域内s-t图线的初位移、末位移、时间差、速度的值,见图1-4。

图1-4

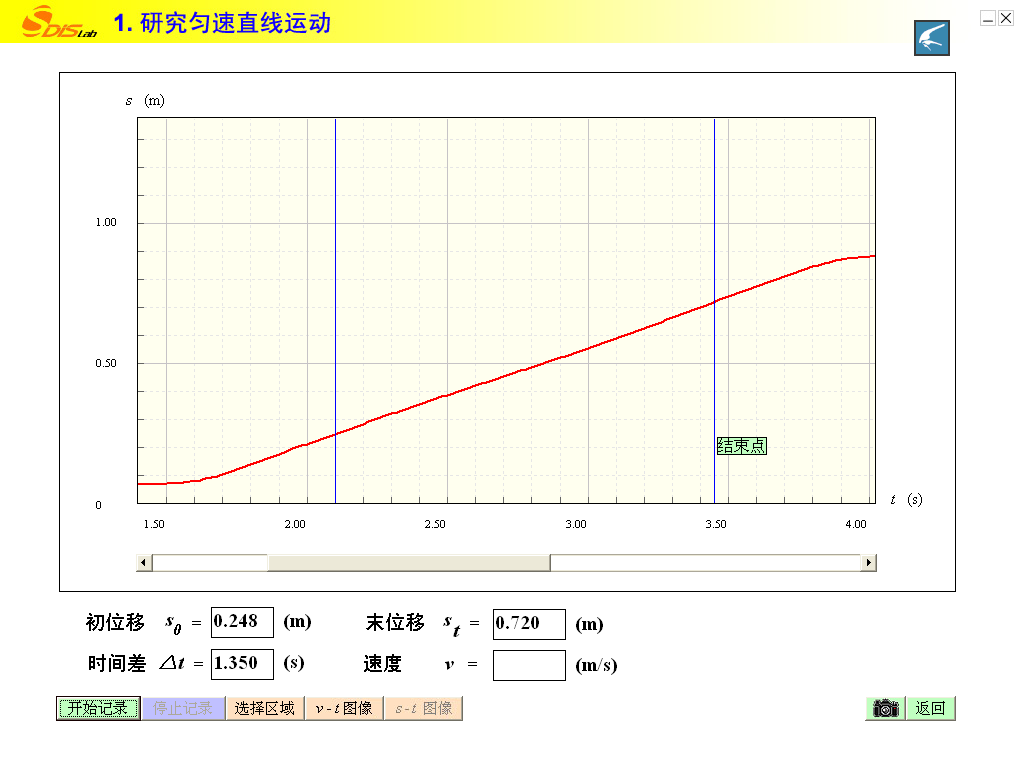

图1-4 选定研究区域后即可得出有关数据

8.点击“v-t图像”,观察研究区域内s-t图线对应的v-t图线,如图1-5。

图1-5

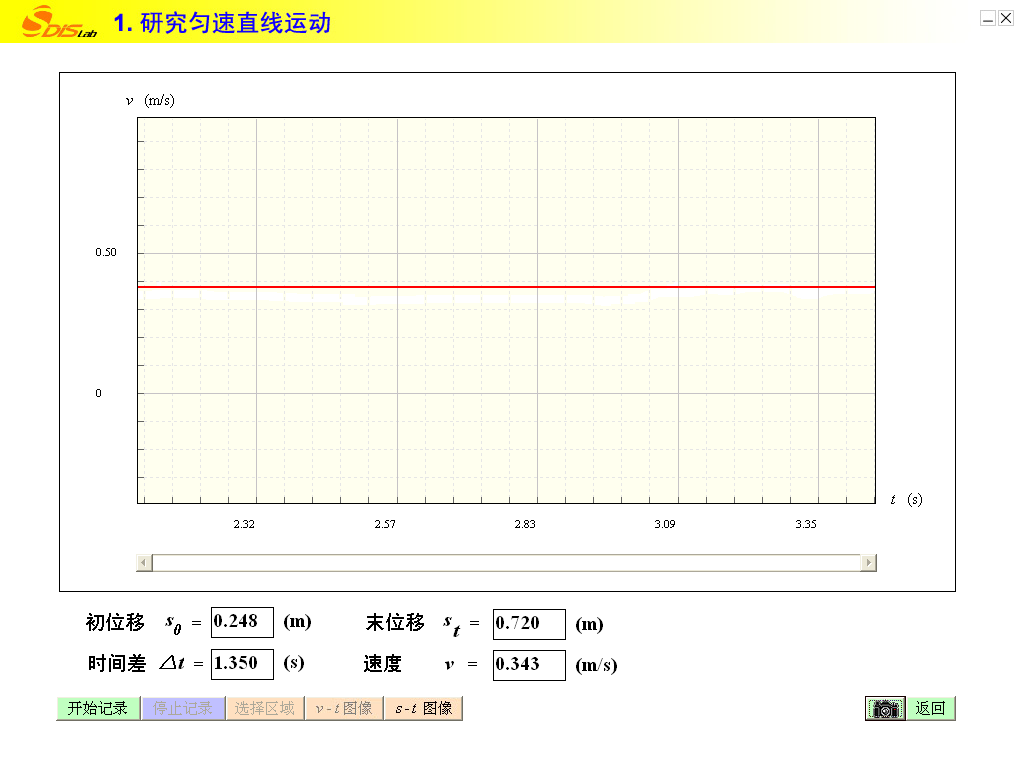

图1-5 v-t图像

9.点击“s-t图像”按钮,可返回并重新设置选择区域,对另一段s-t图线进行研究。

10.点击“开始记录”按钮,即可启动数据采集,开始新的实验。

11.点击软件窗口右下角 截图按钮按钮,可将当前实验结果以图像文件的形式保存下来。

12.实验结束,点击“返回”按钮,退出该软件,并注意关闭位移传感器发射器的电源开关。

注意:

(1)选择研究区域时,默认为起始点位于结束点之前。

(2)只有点击“选择区域”后,才能激活“v-t图像”按钮。

(3)分组实验时,不同小组的位移传感器发射器可能相互干扰。用课本或木板加以简单遮档即可解决此问题。
