LED灯闪烁

原文地址:http://arduino.cc/en/Tutorial/Blink

这个例子展示了一个使用Arduino观察物理输出的最简单的例子:让一盏LED灯闪烁。

所需硬件

Arduino主板

LED灯

电路

将一个220欧姆电阻连接到13接口,将LED长脚(正极脚,叫做anode)连接到电阻,将短脚(负极脚,叫做cathode)接地。然后将Arduino板连接到计算机,开始程序,并输入以下代码。

大多数Arduino板上会有一个板载LED连接到13接口,如果在没有连接硬件的情况下运行这个程序,你会看到这个LED闪烁。

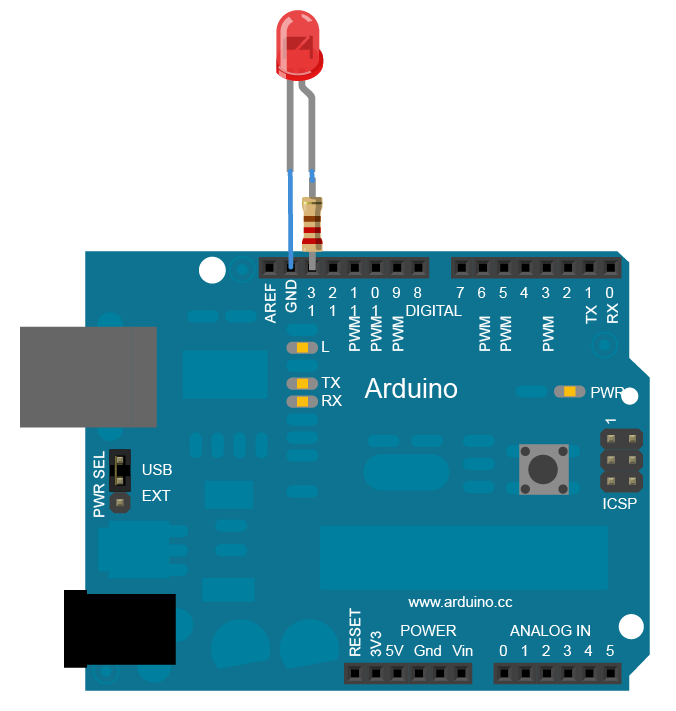

电路图

原理图

原理图

代码

在下面的代码中,你首先需要使用以下代码初始化13接口:

pinMode(13, OUTPUT);

在主循环中,使用以下代码点亮LED:

digitalWrite(13, HIGH);

以上代码在接口13上施加5V电压,在LED两端产生一个电势差,点亮LED。然后使用以下代码熄灭LED:

digitalWrite(13, LOW);

以上代码将13接口的电压设置为0V熄灭LED。在点亮和熄灭之间,你想持续足够的时间让别人看到变化,所以delay()方法让Arduino延时1000微秒或1秒。当你使用delay()命令时,这段时间什么都不会发生。如果你理解了这个基本例子,你可以看一下BlinkWithoutDelay示例学习如何在延时的时候做其他事情。

/* 闪烁 点亮LED1秒,然后熄灭1秒,如此反复。 */

void setup()
{
    // 将一个数字接口作为输出。
    // 在大多数Arduino板的接口13上都连接有一个LED:
    pinMode(13, OUTPUT);
}

void loop()
{
    digitalWrite(13, HIGH);  // 点亮LED
    delay(1000);             // 等待1秒
    digitalWrite(13, LOW);   // 熄灭LED
    delay(1000);             // 等待1秒
}
