八个电池是怎样连接的?

想一想

电池的串联是为了达到电器所需要的电压;并联是为了分担电器所需要的电流。要怎样结合这两种作用才能达到电器最佳的使用状态呢?
图1

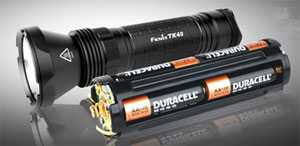

图1 这个电筒里共用了8个电池,它们是怎样连接的?

8节电池在电筒内连接,如图2所示。其中每4个串联(in series)为一串,然后两串再并联(in parallel),共同供电给小灯泡。

图2

图2 电筒里的8个电池是这样连接的吗?

这电筒的小灯泡的额定电压是6V,因此由4个1.5V的电池串联而获得6V电压。两串6V的电池并联,总电动势仍然是6V。两串电池并联的好处,是使每串电池只负担灯泡所需电流的一半。因此,在使用时电池的化学作用不至太剧烈,可以继续使用较长时间。

相关物理概念

串联(in series):电池的串联,是后一电池的正极与前一电池的负极连接。

并联(in parallel):电池的并联,是所有电池的正极接到一点,负极又接到另一点。

电动势(electromotive force):每单位电荷流经电源(电池或发电机)一次所获得的电能。
