4.9 使Bone独立运动：模型动画

问题

你想独立的移动模型的每一部分。例如，你想摇低一辆车的车窗或让车轮转动。

解决方案

如教程4－1中解释的那样，一个模型是由可单独绘制的ModelMesh组成的。每个ModelMesh都链接到一个Bone，这些Bone互相联系，之间的位置关系是由矩阵显示的。

每个模型都有一个root Bone，所有其他Bone对象直接或间接与它链接，图4－11显示了这种结构的一个例子。

如果你想对图中的root Bone进行变换－例如，对这个root Bone进行缩放，那么它的所有child Bone对象(包括child Bone对象的child Bone对象) 会自动以同样的方式缩放。第二个例子，如果你想对存储在右前门Bone中的矩阵进行旋转，只有门本身，它的车窗和门锁会跟着旋转，这正是你需要的。

工作原理

在你对模型应用一个动画之前，你需要对模型的Bone结构有个概览，前面的教程中已经解释了如何可视化Bone结构，看到哪个ModelMeshes链接到哪个Bone对象上。

让我们看一下在XNA Creators Club网站上找到的坦克模型的Bone结构，这个结构在前一个教程中已经写过了。你有一个root Bone，当你缩放这个Bone的矩阵时，整个坦克都会进行缩放。接下来看一下炮塔的Bone，它是root的子Bone，如果你旋转这个Bone，每个链接到这个Bone的ModelMesh和它的child Bone对象都会旋转。所以当你旋转炮塔Bone的矩阵时，炮塔，炮管，翻盖都会旋转，因为它们都是链接到炮塔上的。

下面是你必须要记住的重点：

模型中所有的可独立绘制的，可变换的部分都存储在不同的ModelMesh对象中。每个ModelMesh对象都链接到一个Bone对象。
每个Bone对象存储这个Bone相对于它的parent Bone的位置，旋转和缩放信息。
当你设置一个Bone的变换时，这个变换还要影响到这个Bone的所有child Bone对象。

CopyAbsoluteBoneTransformsTo方法的必要性(额外的解释)

上面列表中的最后一点不是很容易。在绘制每个ModelMesh时，你需要设置它的世界矩阵，因为你想让ModelMesh放置在正确的3D空间中。问题是这个世界矩阵定义的是ModelMesh在3D空间中的位置，但是，Bone矩阵包含的矩阵存储的相对于它的parent ModelMesh的位置！

以坦克的火炮为例，火炮的Bone矩阵包含一个诸如(0,0,-2)的偏移量：相对于它的父：炮塔向前移动2个单位。

如果你只是简单地将火炮的世界矩阵设置为火炮ModelMesh的矩阵，这会导致火炮ModelMesh被绘制到相对于3D空间的初始位置(0,0,0)偏离(0,0,-2)的地方。

但这不是你想要的结果！你实际是想将火炮放置到相对于它的parent：炮塔偏离(0,0,-2)的位置。

所以在绘制火炮前，你需要将它的Bone和它的parent的Bone (将两者相乘)组合起来。而且还要回溯到根节点，因为这种情况中最终矩阵还要和炮塔的parent Bone（坦克的车身）组合。通过这种方式，你获取了火炮的最终世界矩阵。

因为这个矩阵是相对于坦克初始位置的，所以叫做火炮的绝对变换矩阵（absolute transformation matrix）。

幸运的是，XNA提供了组合这些矩阵的功能。在绘制模型前，你需要调用模型的CopyAbsoluteBoneTransformsTo方法，这个方法会计算所有的组合并将它存储在结果的绝对矩阵数组中。这些绝对矩阵不再包含相对于parent Bone的变换信息；而只包含相对与模型的root的信息。结果是，这些包含在modelTransforms数组中的矩阵包含了坦克模型中所有ModelMesh的绝对变换信息。

你可以使用这些矩阵作为模型中每个ModelMesh的绝对世界矩阵：

myModel.CopyAbsoluteBoneTransformsTo(modelTransforms);
foreach (ModelMesh mesh in myModel.Meshes)
{
    foreach (BasicEffect effect in mesh.Effects)
    {
        effect.EnableDefaultLighting();
        effect.World = modelTransforms[mesh.ParentBone.Index];
        effect.View = fpsCam.GetViewMatrix();
        effect.Projection = fpsCam.GetProjectionMatrix();
    }
    mesh.Draw();
}

虽然看起来变得更难了，但这样做会带来巨大的好处。在这个例子中，只要炮塔的Bone矩阵发生旋转，炮管的(0,0,-2)平移矩阵也会跟着一起旋转。这是因为当CopyAbsoluteBoneTransformsTo方法结束后，火炮的绝对转换矩阵也会包含它的parent Bone 矩阵的旋转信息。而且，所有链接到炮塔的child ModelMesh，诸如炮管和翻盖，也会自动随着炮塔一起旋转。

设置模型中指定的ModelMesh的动画

知道了模型的结构后，现在可以实现模型动画了。

在本例中，你想提升炮管。要做到这一点，使用前一个教程中的方法看一下炮管的Mesh part与哪个Bone相链接，而你将对这个Bone的矩阵施加一个旋转。

但是，这个Bone矩阵中存储了火炮相对于炮塔的原始位置，如果你用旋转矩阵覆盖了这个矩阵，原始位置就丢失(或很难找到)！这样就无法以后对炮管施加动画了，因为你总是想从初始矩阵开始进行旋转，而这个初始矩阵的值已经丢失。

所以在加载了模型后，你需要创建一个原始Bone矩阵的备份，存储相对于parent的位置，这要用到CopyBoneTransformsTo方法：

Matrix[] originalTransforms = new Matrix[myModel.Bones.Count];
myModel.CopyBoneTransformsTo(originalTransforms);

注意：对每个ModelMesh，你都需要存储相对于parent ModelMesh的位置信息，所以你使用CopyBoneTransformsTo method。CopyAbsoluteBoneTransformsTo给你相对于模型初始位置的位置信息，如前面在“CopyAbsoluteBoneTransformsTo方法的必要性”一节中解释的。

你需要将这个代码放置在LoadContent方法中。

存储好矩阵后，你可以安全地覆盖存储在Bone对象中的矩阵了，在项目中添加一个canonRot变量：

float canonRot = 0;

可以让玩家在Update方法中调整这个变量：

if (keyState.IsKeyDown(Keys.U))
    canonRot -= 0.05f;
if (keyState.IsKeyDown(Keys.D))
    canonRot += 0.05f;

现在你可以使用键盘控制这个变量，将以下代码放到Draw方法中，在这行代码之前还要计算模型的绝对世界矩阵：

Matrix newCanonMat = Matrix.CreateRotationX(canonRot) * originalTransforms[10];
myModel.Bones[10].Transform = newCanonMat;

在前面的教程中你可以在坦克模型的结构中看到，炮塔的ModelMesh链接到Bone 10。这个代码将炮管的相对于炮塔的初始位置存储在矩阵中，沿着向右向量旋转(使之上下旋转)，并在模型中存储组合矩阵。当运行代码后，炮管会根据键盘输入上下旋转。

如果你想旋转整个炮塔，你需要对炮塔的Bone矩阵做同样的事情，首先添加turretRot变量：

float turretRot = 0;

然后在Update方法中添加键盘控制代码：

if (keyState.IsKeyDown(Keys.L))
    turretRot += 0.05f;
if (keyState.IsKeyDown(Keys.R))
    turretRot -= 0.05f;

在Draw方法中调整对应的Bone矩阵：

Matrix newTurretMat = Matrix.CreateRotationY(turretRot) * originalTransforms[9];
myModel.Bones[9].Transform = newTurretMat;

如你在前一个教程中看到的，炮塔的Bone索引是9。首先获取初始矩阵，然后绕着Y轴旋转让炮塔左右旋转。

注意：改变炮管矩阵和改变炮塔矩阵的顺序先后不会影响结果。在绝对矩阵中的Bone对象间的关系只有在调用CopyAbsoluteBoneTransformsTo方法时才会存储。

如前所述，如果旋转炮塔，那么炮塔的children (本例中是炮管和翻盖)也会跟着一起旋转，这是因为炮管的Bone矩阵通过CopyAbsoluteBoneTransformsTo方法和它的child Bone矩阵组合在了一起。

代码

在加载模型后，请确保你存储了原始Bone矩阵：

protected override void LoadContent()
{
    device = graphics.GraphicsDevice;
    basicEffect = new BasicEffect(device, null);
    cCross = new CoordCross(device);

    myModel = Content.Load<Model>("tank");
    modelTransforms = new Matrix[myModel.Bones.Count];
    originalTransforms = new Matrix[myModel.Bones.Count];
    myModel.CopyBoneTransformsTo(originalTransforms);
}

在update过程中，我们可以改变旋转角度：

KeyboardState keyState = Keyboard.GetState();
if (keyState.IsKeyDown(Keys.U))
    canonRot -= 0.05f;
if (keyState.IsKeyDown(Keys.D))
    canonRot += 0.05f;
if (keyState.IsKeyDown(Keys.L))
    turretRot += 0.05f;
if (keyState.IsKeyDown(Keys.R))
    turretRot -= 0.05f;

最后绘制模型，你需要用旋转矩阵覆盖原始Bone矩阵并构建绝对Bone矩阵，而这些绝对矩阵必须作为ModelMesh的当前矩阵：

protected override void Draw(GameTime gameTime)
{
    device.Clear(ClearOptions.Target | ClearOptions.DepthBuffer, Color.CornflowerBlue, 1, 0);
    cCross.Draw(fpsCam.ViewMatrix, fpsCam.ProjectionMatrix);

    //draw model
    Matrix newCanonMat = Matrix.CreateRotationX(canonRot) * originalTransforms[10];
    MyModel.Bones[10].Transform = newCanonMat;
    Matrix newTurretMat = Matrix.CreateRotationY(turretRot) * originalTransforms[9];
    myModel.Bones[9].Transform = newTurretMat;

    Matrix worldMatrix = Matrix.CreateScale(0.01f, 0.01f, 0.01f);
    myModel.CopyAbsoluteBoneTransformsTo(modelTransforms);
    foreach (ModelMesh mesh in myModel.Meshes)
    {
        foreach (BasicEffect effect in mesh.Effects)
        {
            effect.EnableDefaultLighting();
            effect.World = modelTransforms[mesh.ParentBone.Index] * worldMatrix;
            effect.View = fpsCam.ViewMatrix;
            effect.Projection = fpsCam.ProjectionMatrix;
        }
        mesh.Draw();
    }
    base.Draw(gameTime);
};

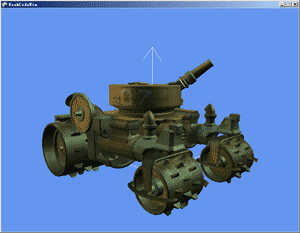

程序截图
