11.2 XNA中的骨骼动画

XNA有个定义得很好的素材管道（Content Pipeline），它被分成了不同层次和导入器、处理器、编译器(content writers)和读取器(content readers)。因为XNA的素材管道对骨骼动画并不完全支持，你需要自己扩展素材管道添加对骨骼动画的支持。注意素材管道部分支持骨骼动画，因为它可以导入带有骨骼动画数据的X和FBX文件，但输出时并不处理所有的骨骼动画数据。图11－4显示了用于导入、处理、编译并读取模型文件的素材管道类的简化图示。

首先，根据相应的素材导入器（content importer）导入模型，每个素材导入器将模型数据转换为XNA document object model (DOM)格式。通过这种方式，模型在导入后成为相同格式并可以被相应的素材处理器（content processor）－ModelProcessor处理。模型导入器的输出是一个root NodeContent对象，这个对象描述了一个有自己坐标和子节点的图形类型。有两个类可以扩展NodeContent类：MeshContent和BoneContent。这样，从模型导入器输出的root NodeContent对象可以拥有一些子NodeContent，MeshContent和BoneContent。

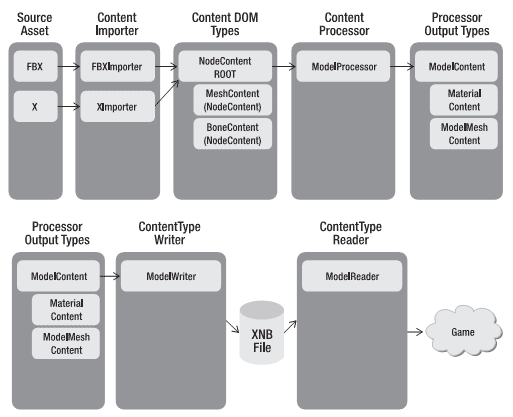

图11-4. XNA ContentPipeline－用来导入、处理、编译和读取模型的类

ModelProcessor将模型导入器（model importer）输出的root NodeContent 对象作为一个参数，返回一个ModelContent对象。ModelContent对象返回object returned by the ModelProcessor has the processed model data, which needs to be stored into an XNB binary file. 要将ModelContent 对象存储为XNB文件，ModelContent和在它之中的所有对象必须要有自己的ContentTypeWriter。ContentTypeWriter定义了对象的输入以何种方式写入到XNB文件中。最后，在实时方式中，ContentManager使用ContentTypeReader从XNB文件读取对象的数据并返回模型对象。

要在XNA中添加对骨骼动画的支持，你需要扩展默认的模型模型处理器（model processor），创建一个新的处理过程并存储模型的骨骼和动画。除此以外，你还要创建一些新的类存储骨骼动画数据和一些ContentTypeWriter和ContentTypeReader类写入和读取这些数据。

图11－5显示了扩展素材管道所需创建的类，添加了对骨骼动画模型的支持。这些类用红色标注（译者注：图中的灰色）。

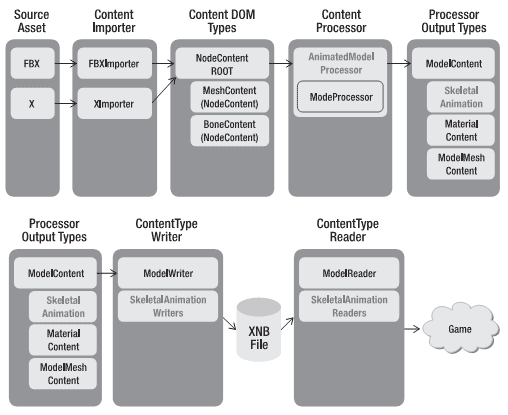

图11－5.素材管道的扩展，支持骨骼动画模型。

因为存储骨骼动画数据的类将由程序实时调用，所以你将在一个独立的库中创建这些类。要存储这些类，要创建一个新的叫做AnimationModelContentWin的Windows Game Library。在Windows 平台上model processor将使用这些类存储骨骼动画数据。如果你的游戏是运行在Windows 平台上的，那么这个库还会实时载入骨骼动画数据。

如果是在Xbox 360平台，你还要多创建一个项目：叫做AnimationModelContentXbox的Xbox 360 Game Library。这个库包含与AnimationModelContentWin相同的文件，但Xbox 360程序通过这个库实时载入数据。即使你只运行在Xbox 360平台，你仍需要AnimationModelContentWin，因为原始模型文件是在Windows平台导入并处理的，需要一个Windows库存储这些模型数据。

你将创建不同的类存储骨骼动画数据：Keyframe，AnimationData和AnimatedModelData。Keyframe类存储骨骼动画的动画帧，每个动画帧存储骨骼中bone的一个新配置。AnimationData类存储一个keyframes的数组，组成完整的动画（比如跑、跳等）。最后，AnimatedModelData存储模型骨骼（bone和hierarchy）和一个AnimatedModelData类型的数组，包含所有的模型动画。

Keyframe类

Keyframe类用来存储bone的一个动画帧。一个动画帧必须指向一个动画bone的引用，被引用的bone的新配置（位置和朝向）和新配置应用的时间。注意你使用keyframe设置初始bone配置，将当前配置变成一个新配置。你使用XNA的Matrix类一矩阵形式存储bone的配置，使用TimeSpan存储动画时间（关键帧作用的时间）。

在AnimatedModelData类中你以bone数组的形式存储模型骨骼，它是由模型骨骼不同深度的traverse构成的。这样，对bone的引用可以以一个代表AnimatedModelData类中bone数组中的一个bone的索引整数表示。Keyframe类的代码如下：

public class Keyframe : IComparable
{
    int boneIndex;
    TimeSpan time;
    Matrix transform;

    // Properties...

    public TimeSpan Time { get { return time; } set { time = value; } }
    public int Bone { get { return boneIndex; } set { boneIndex = value; } }
    public Matrix Transform { get { return transform; } set { transform = value; } }

    public Keyframe(TimeSpan time, int boneIndex, Matrix transform)
    {
        this.time = time;
        this.boneIndex = boneIndex;
        this.transform = transform;
    }

    public int CompareTo(object obj)
    {
        Keyframe keyframe = obj as Keyframe;
        if (obj == null)
            throw new ArgumentException("Object is not a Keyframe.");
        return time.CompareTo(keyframe.Time);
    }
}

在Keyframe中，你实现了一个Icomparable接口用来比较Keyframe对象。Keyframe对象是基于时间来属性比较的。你以后将使用这个比较根据时间帧对关键帧排序。

AnimationData类

AnimationData类用来存储一个完整的模型动画（比如跑、跳等）。你以一个关键帧数组的形式存储每个动画，除了关键帧，你还有存储其他诸如动画名称和持续时间等数据。代码如下：

public class AnimationData { string name; TimeSpan duration; Keyframe[] keyframes;
public string Name { get { return name; } set { name = value; } }
public TimeSpan Duration { get { return duration; } set { duration = value; } }
public Keyframe[] Keyframes { get { return keyframes; } set { keyframes = value; } }

public AnimationData(string name, TimeSpan duration, Keyframe[] keyframes)
{
    this.name = name;
    this.duration = duration;
    this.keyframes = keyframes;
}

AnimatedModelData类

AnimatedModelData类用来存储模型骨骼和动画。你以bone数组的形式存储模型骨骼，每个bone都以矩阵表示。你通过模型骨骼不同depth traverse构建bone数组。depth traversal开始于骨骼的root bone终止于最深的bone。当找到最深的bone后，这个traversal将返回并查找另一条可能的路径，再次找到最深的bone。

例如，如图11－6中的depth traverse of the hierarchy返回包含Root Bone，Neck，Left Shoulder，Left Forearm，Left Hand，Left End Bone，Right Shoulder，Right Forearm，Right Hand和Right End Bone的数组。

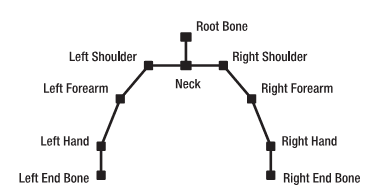

图11-6. 骨骼层次hierarchy的例子

你将骨骼bone存储在它的bind pose配置中。bind pose是指哪个bone连接在模型网格上和是否是动画的开始pose。如果模型没有动画或当动画开始时，所有的模型bone都在bind pose中找到。在AnimatedModelData类，你需要创建两个Matrix数组类型用来存储骨骼bone，一个整数数组存储骨骼bone的层次，一个AnimationData类型的数组存储模型动画。代码如下：

public class AnimatedModelData
{
    Matrix[] bonesBindPose;
    Matrix[] bonesInverseBindPose;
    int[] bonesParent;
    AnimationData[] animations;

    // Properties ...
    public int[] BonesParent { get { return bonesParent; } set { bonesParent = value; } }
    public Matrix[] BonesBindPose { get { return bonesBindPose; } set { bonesBindPose = value; }
    public Matrix[] BonesInverseBindPose { get { return bonesInverseBindPose; } set { bonesInverseBindPose = value; } }
    public AnimationData[] Animations { get { return animations; } set { animations = value; } }

    public AnimatedModelData(Matrix[] bonesBindPose, Matrix[] bonesInverseBindPose, int[] bonesParent, AnimationData[] animations)
    {
        this.bonesParent = bonesParent;
        this.bonesBindPose = bonesBindPose;
        this.bonesInverseBindPose = bonesInverseBindPose;
        this.animations = animations;
    }

在AnimatedModelData类中，bonesBindPose属性存储一个包含本地配置（local configuration）（相对于它的ancestor）的数组中，bonesInverseBindPose属性存储反绝对配置（inverse absolute configuration）（与它的ancestor无关），bonesParent存储每个bone的parent的索引。最后，animations属性存储模型动画。

你使用bone的inverse absolute configuration将bone的顶点的默认坐标系（模型坐标系）转换为这个bone的坐标系，我们会在“Skeletal Animation Equations”部分详细介绍这个过程。
