实验九十八 研究小灯泡的 U – I 特性曲线

实验器材

朗威 DISLab 方块电路（LW-SI816）（电源、开关、电压表、电流表、小灯泡、电位器等）、USB 数据线、计算机等。

实验装置

如图 98 – 1。

实验操作

 1   搭建实验电路；

 2   用 USB 数据线将电压表和电流表接入到计算机，打开朗威上海版 V8.0 软件，单击“专用软件”、选择“活动中的实验—必修”、“研究小灯泡的 U – I 特性曲线”。单击“开始记录”、“传感器调零”；

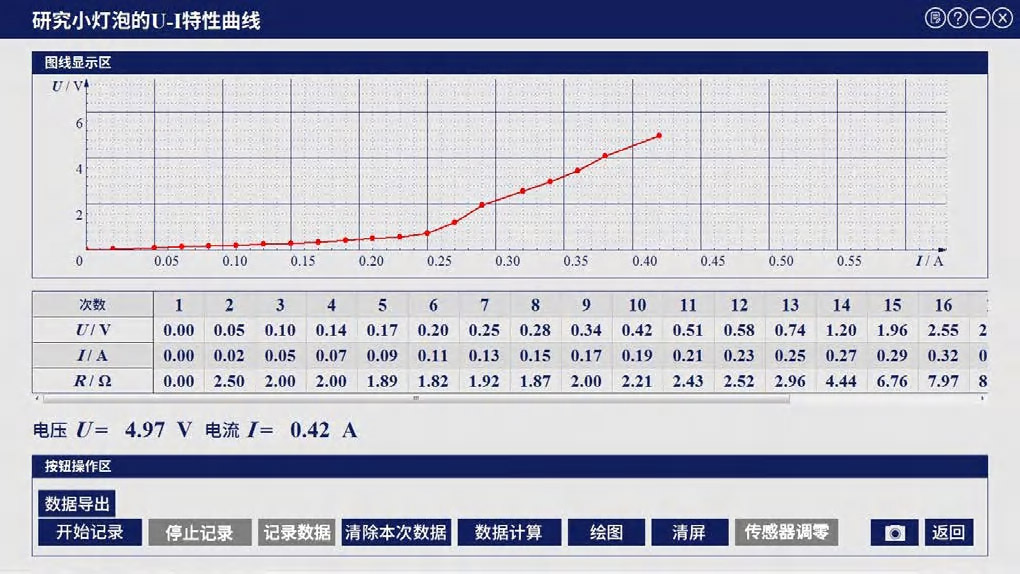

 3   打开电压表、电流表的电源开关，多次调整电位器，记录电压和电流数据到表格中，单击“绘图”绘制实验图线（图 98 – 2）；

 4   单击“数据导出”将实验数据保存到计算机。
