人体红外传感器

HC-SR501是一款基于热释电效应的人体热释运动传感器,能检测到人体或者动物上发出的红外线。这个传感器模块可以通过两个旋钮调节检测 3 ~ 7 米的范围,5秒至5分钟的延迟时间。

人体红外传感器

功能特点:

  1. 全自动感应:当有人进入其感应范围则输入高电平,人离开感应范围则自动延时关闭高电平。输出低电平。
  2. 光敏控制(可选):模块预留有位置,可设置光敏控制,白天或光线强时不感应。光敏控制为可选功能,出厂时未安装光敏电阻。如果需要,请另行购买光敏电阻自己安装。
  3. 两种触发方式:L不可重复,H可重复。可跳线选择,默认为H。
    • 不可重复触发方式:即感应输出高电平后,延时时间一结束,输出将自动从高电平变为低电平。
    • 可重复触发方式: 即感应输出高电平后,在延时时间段内,如果有人体在其感应范围内活动,其输出将一直保持高电平,直到人离开后才延时将高电平变为低电平(感应模块检测到人体的每一次活动后会自动顺延一个延时时间段,并且以最后一次活动的时间为延时时间的起始点)。
  4. 具有感应封锁时间(默认设置:0.2秒):感应模块在每一次感应输出后(高电平变为低电平),可以紧跟着设置一个封锁时间,在此时间段内感应器不接收任何感应信号。此功能可以实现(感应输出时间和封锁时间)两者的间隔工作,可应用于间隔探测产品;同时此功能可有效抑制负载切换过程中产生的各种干扰。
  5. 工作电压范围宽:默认工作电压DC5V至20V。
  6. 微功耗:静态电流 65 微安,特别适合干电池供电的电器产品。
  7. 输出高电平信号:可方便与各类电路实现对接。

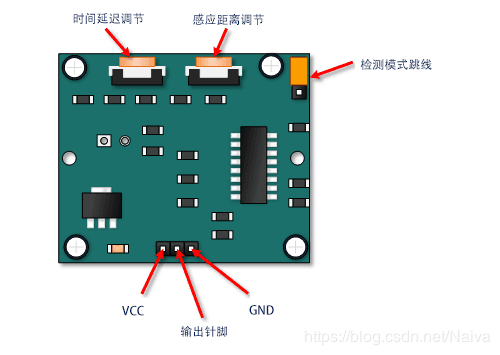

人体红外传感器

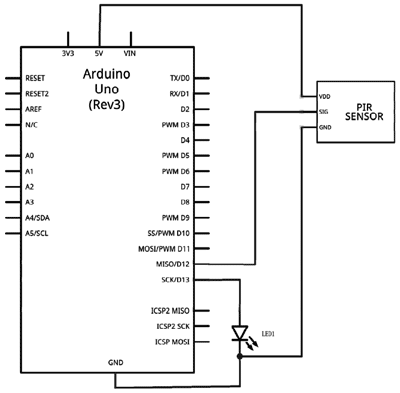

原理图

人体红外传感器原理图

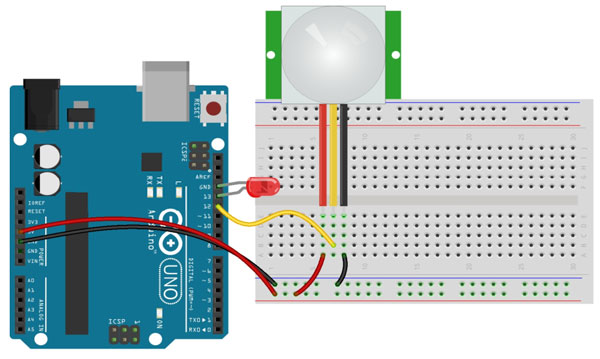

实物连接图

人体红外传感器实物连接图

程序

int Sensor_pin = 12;
int ledpin = 13;

void setup()
{
  pinMode(Sensor_pin, INPUT); //设置人体红外接口为输入状态
  pinMode(ledpin, OUTPUT);

  Serial.begin(9600);
  Serial.flush();

  Serial.println("Ready");
}

void loop()
{
  int val = digitalRead(Sensor_pin); //定义参数存储人体红外传感器读到的状态
  if (val == 1) //如果检测到有动物运动(在检测范围内),LED灯亮
  {
    Serial.println("There is sb moving");
    digitalWrite(ledpin, HIGH);
  }
  else
  {
    Serial.println("There isn't sb moving");
    digitalWrite(ledpin, LOW);
  }
  delay(100); //延时100毫秒
}
文件下载(已下载 7 次)

发布时间:2019/8/6 17:05:06  阅读次数:3586
