楼梯的电源开关和盥洗室的电源开关有何不同?

电路演示板的制作。所需时间90分钟。

实验内容

楼梯开关由两个暗置三相开关组成,可以控制各个楼层灯泡的开启和关闭。但在盥洗室中,一般都把浴池、厕所和洗漱池的开关统一成一个。关于这个电路的连接关系,我们看了下面这个演示就会切身感到“这个电路的设计真巧妙啊!”

所需材料

楼梯开关:木合板(约30cm×80cm)、三相开关2个、小灯泡、灯口、双脚插头、绝缘线(复线3m、单线2m)、电线卡子。

盥洗室开关:木合板(约30cm×80cm)、小木块(5cm×1.5cm)2块、插座、小灯泡3个、双脚插头、绝缘线(复线3m、单线2m)、电线卡子、3个暗线开关。

实验方法

【楼梯开关】

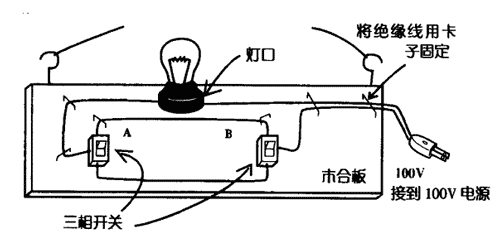

如图所示进行组装。

楼梯开关的组装

【盥洗室开关】

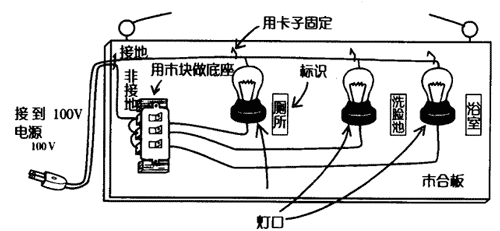

如图所示进行组装。

盥洗室开关的组装

说明

【楼梯开关】

楼梯开关是一个上楼时开启,上去以后关闭的非常方便的电路。只是因为我们看不到电路本来的样子,所以我们会觉得很神秘。

楼梯开关

这是一个没有ON,OFF标记,也没有•标记的三相开关。我们分别按下这几个开关,用手指沿着电流的方向看,就会明白它是怎样控制灯泡的。

【盥洗室开关】

家庭用的电都是交流的,所以电路有接地和非接地之分。接地的一边分别接入3个开关中。在生活中,盥洗室里有2条室内用绝缘线(如图)。若把1号线作为从非接地一边流入开关的线,那么2、3、4号线就是向各个房间输出电流的线。

盥洗室开关的连接
