手推车的轮子曲柄有什么作用?

想一想:手推车的前轮能依车子进行的方向改变它的摆向,它的构造有什么特别的地方?

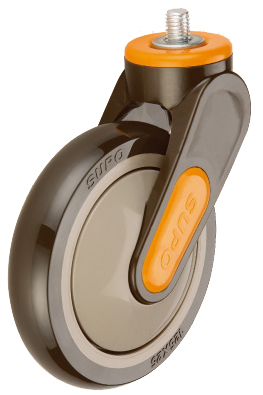

图1
图1 轮子脚为什么是弯曲的?

如图2所示,手推车的轮子和地面的接触点P,与曲脚的轴线OO′有一段距离a。这段距离有什么作用呢?

手推车可以向各个方向随意移动,就是由于上述的距离a。当手推车被横推或斜推时,轮子所受地面的摩擦力f,与轴线OO′形成一段力臂(arm of force),这段力臂等于或小于a。由摩擦力f与力臂而形成力矩(moment)。这个力矩迫使轮子旋转到顺着车子前进的方向为止。

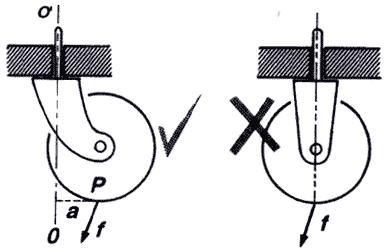

图2
图2 由于有力臂a,轮子才能随车的推行转向

摩擦力(friction):两个互相接触的物体做相对移动时,在移动方向上所产生的作用力。

力臂(arm of force):一力的作甩线与支点或转轴之间的垂直距离。

力矩(moment of force):一力对支点的转动(turning effect)。它的大小等于力与力臂的乘积。
