实验一 静摩擦力研究

实验目的

观察最大静摩擦力现象,加深对静摩擦力概念的理解。

实验原理

两个相互接触的物体,有相对滑动的趋势时,两物体之间会出现一种阻碍运动趋势的力,即静摩擦力。静摩擦力的最大极限值叫做最大静摩擦力。

实验器材

朗威DISLab、计算机、木块、配重块、斜面板、小细绳。实验装置图见图1-1。

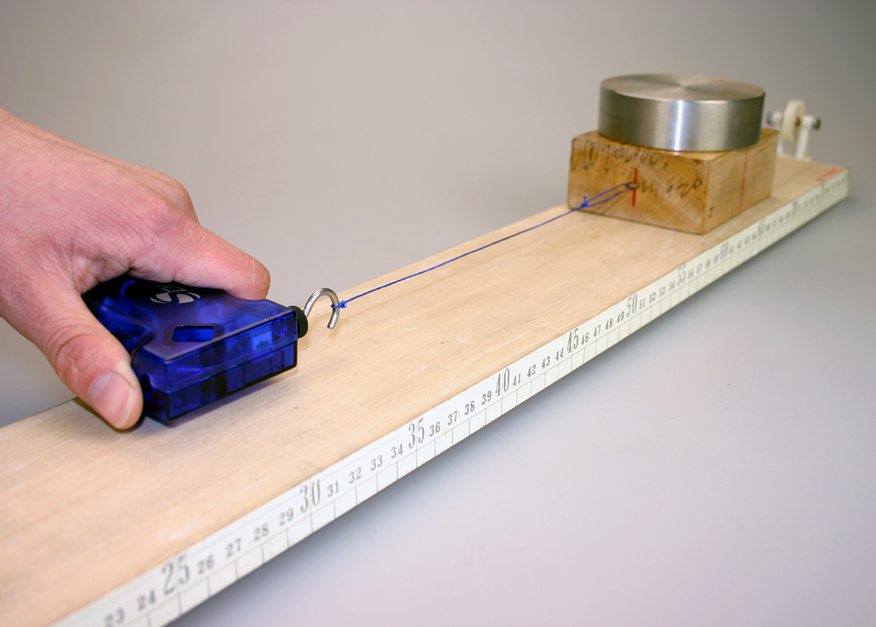

图1-1

图1-1 实验装置图

实验过程与数据分析

1.将力传感器接入数据采集器;

2.调节传感器窗口为“示波”显示;

3.木块(加配重块)放置在斜面板上,用小细绳连接传感器的测钩与木块,保持水平方向缓慢拉动,待木块开始运动后停止拉动;

4.点击“停止”,在图1-2所示的实验图线上找出代表静摩擦力及最大静摩擦力的部分。

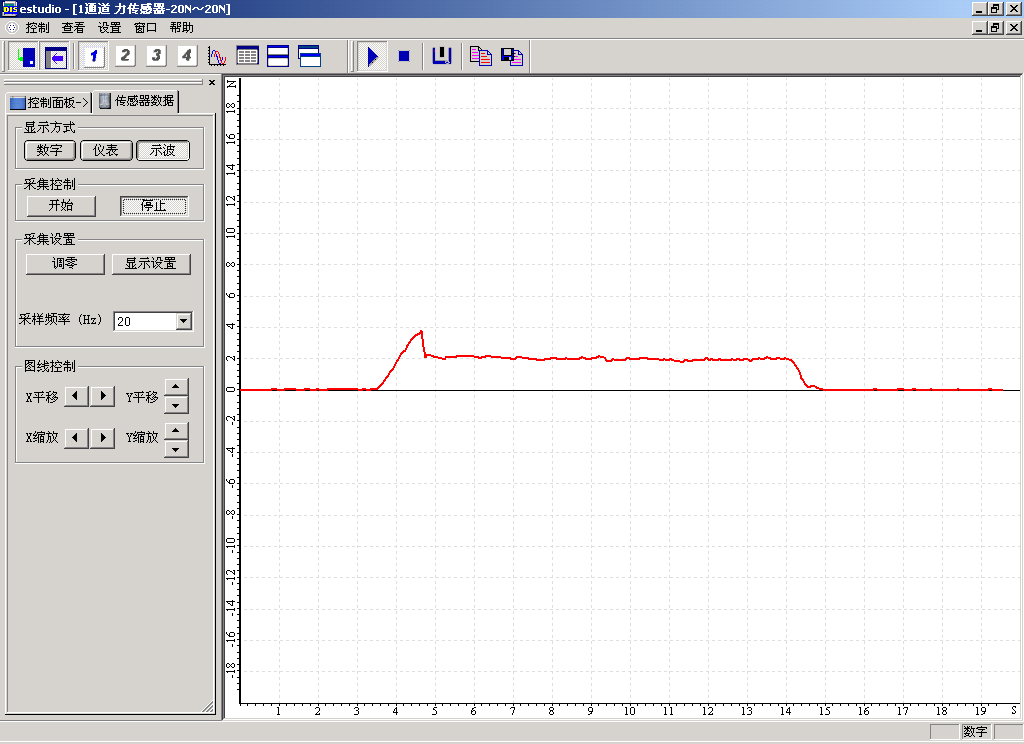

图1-2

图1-2 最大静摩擦力实验结果

5.根据实验结果,分析拉动木块过程中受力情况。

6.改变配重块的质量,重复实验,观察获得的图线与图1-2的区别。
